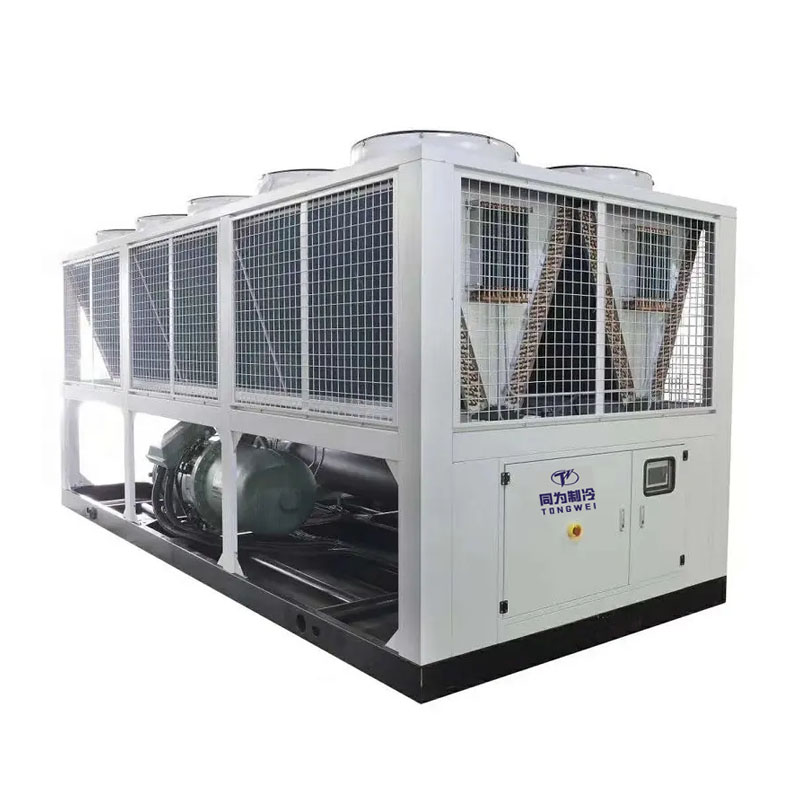

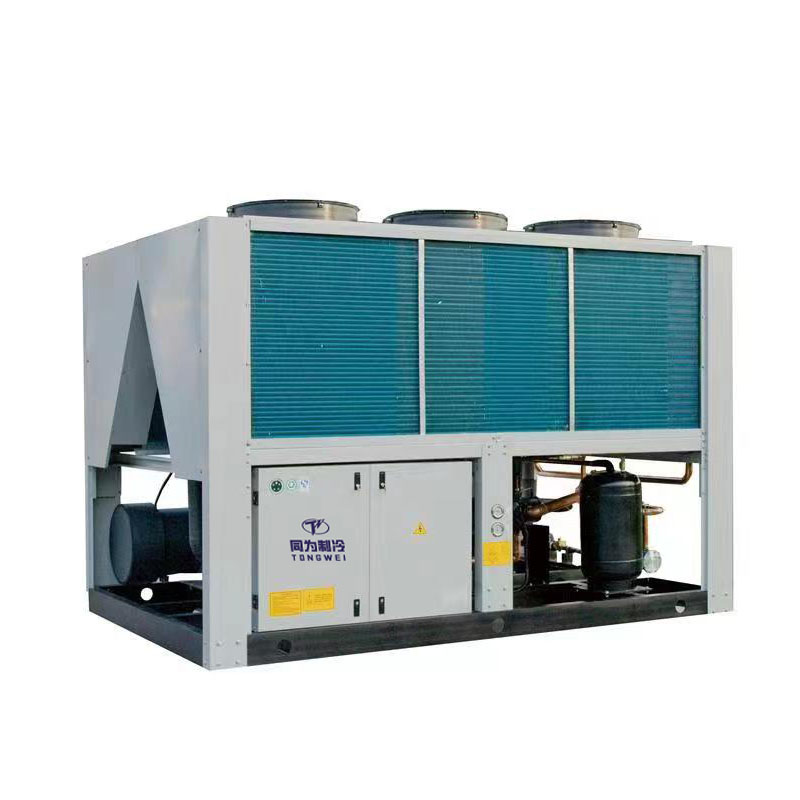

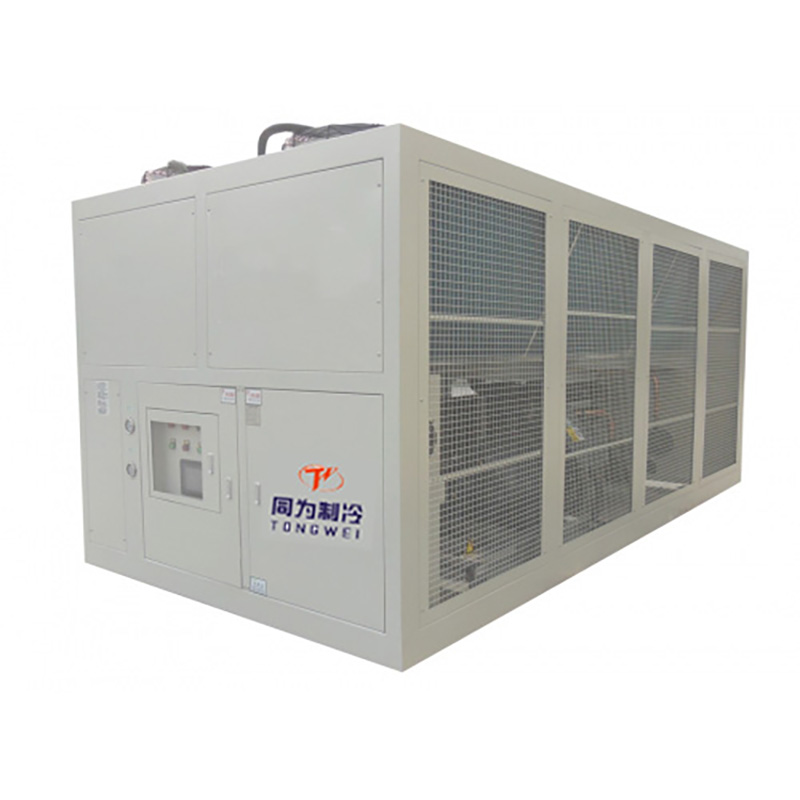

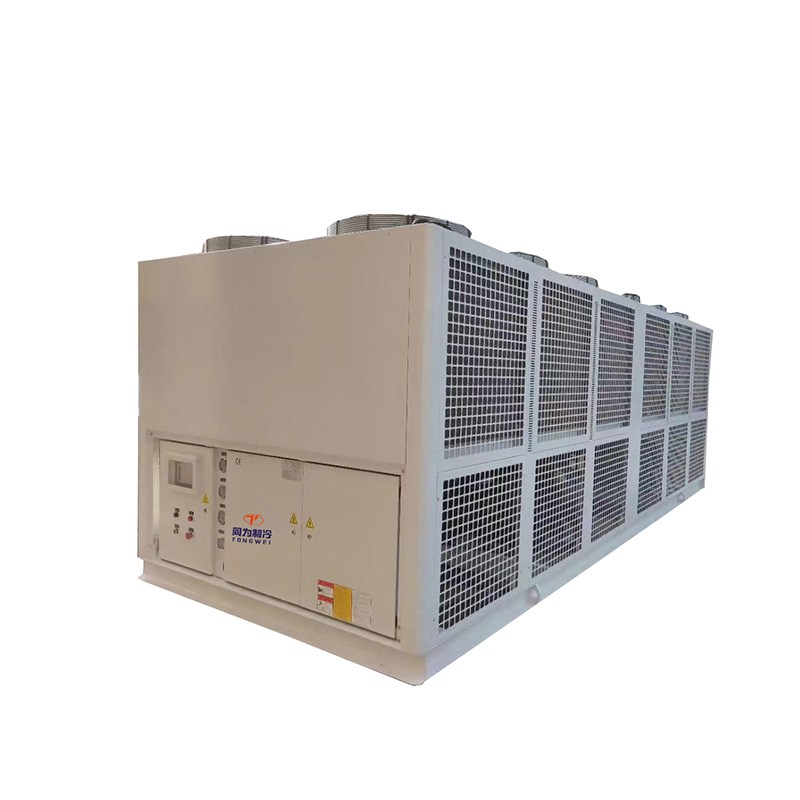

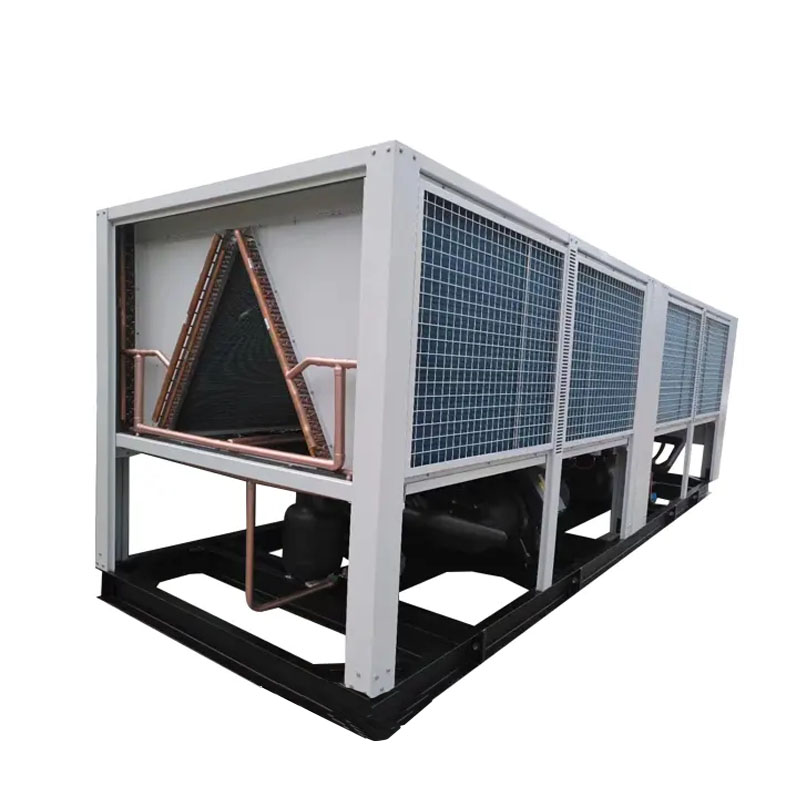

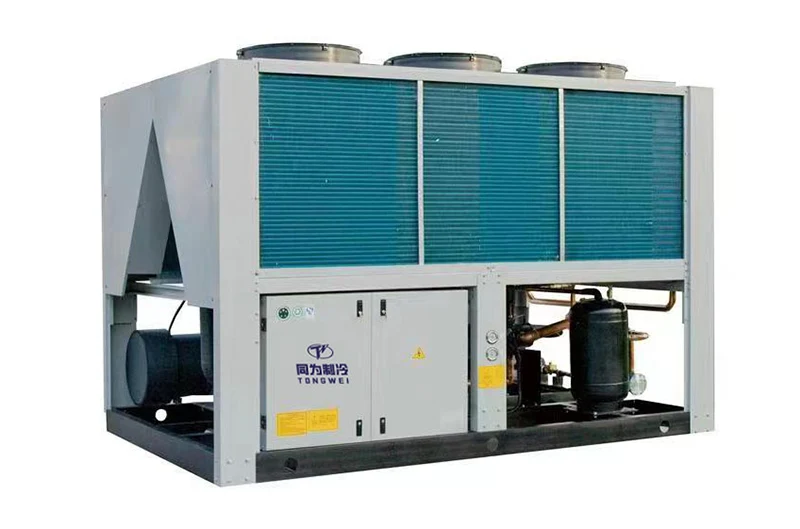

100 ton 350 kW Industrial Air Cooled Screw Chiller Unit

100 ton 350 kW Industrial Air Cooled Screw Chiller Unit

100 ton 350kW Industrial Air Cooled Screw Chiller Unit är en kylmaskin som kyls direkt genom mekanisk cirkulation av omgivande luft direkt genom kylarens kondensorspolar, utvisar värme till atmosfären. Denna enhet är utrustad med en Hanbell -varumärkeskomprimering med variabel hastighetsdrivningsalternativ för ökad effektivitet, och med användning av R407C, R2, R13, R13, och R40404040404040404040404040404040404040404040404040404040404 ALLA RENING ALLA BRISKA OMENDA ALLA APENDA APENDA APEND ANDA BREW ANDA BREW ANDA BREWE kylarens arbetstillstånd, applikationskrav och omgivningstemperatur -20 ° F till 125 ° F (-29 ° C till 52 ° C), skal- och rörvärmeväxlare, expansionsventil och luftkyld kondensor. Det används allmänt i många branscher och applicering som: plastindustri som formsprutningsmaskin, extruderande maskin, blåsa gjutmaskin, kemisk process, mat och drycksprocess som daglig mjölkkylning, som kan generera kyld vattentemperatur mellan 20 ° F till 80 ° F (-7 ° C till 27 ° C).

Våra 100 ton 350 kW industriella luftkylda skruvkylare finns med eller utan integrerade pumppaket, inklusive hög och låg tryckpumpning med dedikerad standby och inbyggd trycksatt och icke-tryckt tankar.

Som Kinas topptillverkare och leverantör av luftkylda skruvkylare under 15 år har Tongwei exporterat olika luftkylda skruvkylare kylkapacitet från 40ton, 50ton, 80ton och 150ton till USA, Kanada, Filippinerna, Australien, Malaysia, Singapore, Indonesien, Chile, Mexico,, Argentina, Colombia, Sydafrika, Kuwait, Egy, Egyy, Emgin etc. Erfarenhet, vi garanterar produktion av den bästa kvaliteten Chiller Machine med fantastiska specifikationer, supergarantierbjudanden och bästa efter försäljningstjänsten. Tongwei kan inte bara tillhandahålla standardkonfigurationskylare utan några andra anpassade skruvkylare. Kontakta oss för att få den bästa vattenkylningslösningen för din luftkylda skruvkylningsenhet.

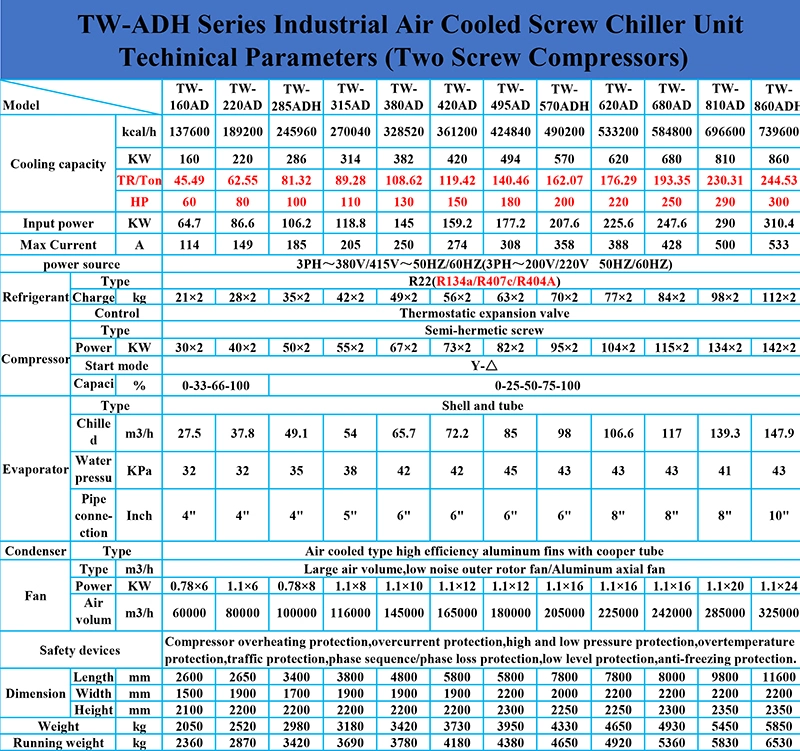

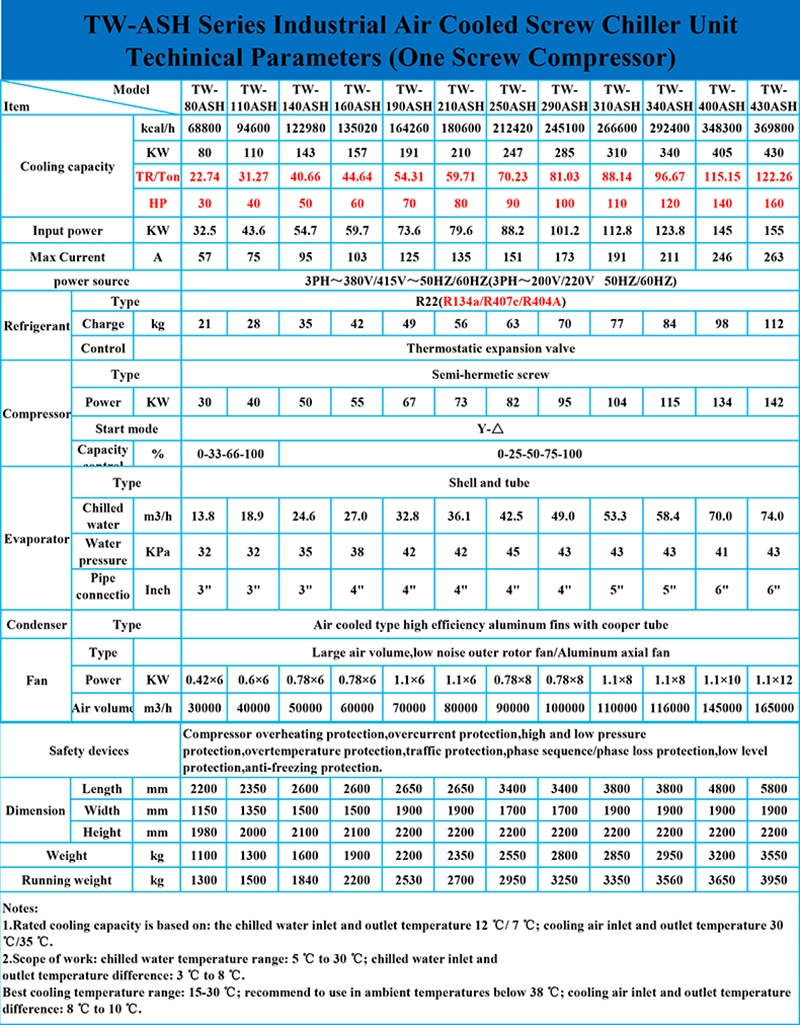

1.Air Cooled Screw Chiller Unit Teknisk specifikation

2. Hur fungerar en 100 -ton 350 kW industrikyld skruvkylare enhet?

För luftkyld skruvkylare är kylaren med hög effektivitetsskal och rörförångare, utan vattentank och vattenpump inuti kylaren, så den behöver anslutning buffertank och pump utanför, se Blow -anslutning för referens:

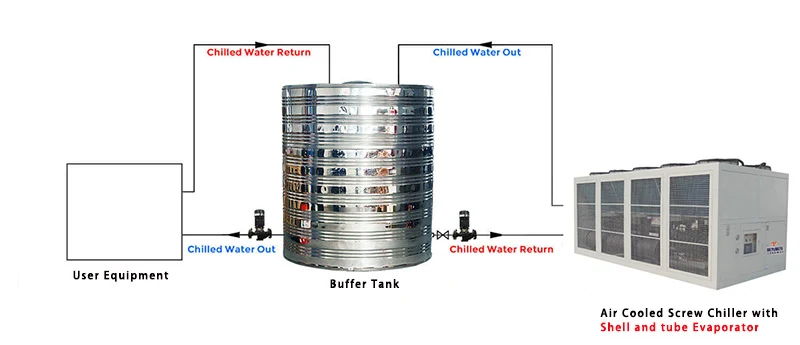

100 ton 350kW Industrial Air Cooled Screw Chiller Unit med buffertvattentank utanför installationen för referens

3. Funktioner av industriell luftkyld skruvkylningsenhet

✮well känd märke skruvkompressor

Enheten antar Tyskland Bitzer eller Taiwan Hanbell varumärke semi-hermetic skruvkompressor. Den senaste 5 till 6 patenterade skruvrotorprofilen med utmärkt effektivitet.

Justerbar oändlig eller nära stegad kapacitetskontroll, har energieffektiv, stabil och tyst körning. Mest avancerade patenterade högsta precisionstillverkningsprocess. Inbyggd full intelligent övervakning och skydd inklusive termisk motortemperaturövervakning, övervakning av fassekvens, manuell återställning av låsning, oljetemperatursensor.

Brett utbud av köldmedium för alternativ, inklusive R134A, R407C och R22 (R404A på begäran).

✮mikroprogrammeringskontrollsystem

Industriell PLC -centraliserad kontroll i kombination med kompressorkapacitetskontrollsystem, exakt övervakning. Integrerat skydd för låg temperatur, högt/lågt tryck, frysning, fas saknad, antifas, överbelastning, motor över temperatur, oljedifferens, flödesomkopplare, startlatens.

Valfritt driftsspråk, menyledande, enhetskörningsläge lätt att justera.

✮Eell -installation, pålitlig körning

Det behöver inte ansluta till kyltornet

Nära steg uppstart, minimera påverkan på el.

Steady and Safe Running, låg vibration, lätt för installation.

Helt trådbunden, inspekterad och testad förhandleverans, sparar installationstid och kostnad.

W-form aluminium fintypkondensor, säkerställer tillräckligt värmebörande område inom mindre enhetsstorlek

-Höge effektiv förångare med inre tråd kopparrör. Luftvolym Axial fläkt med metallblad. Motor separerad från nettotäcke, fixerad på avgasporten med metall Siemens PLC-kontroll, LCD-pekskärmgränssnitt.

Standarddesign laddad R22, CFC Free R407C, R410A, R404A, R134A för alternativ.

380V-415V/50Hz 3PH för standarddesign. Olika design på kundens begäran som 220-570V 60Hz 3PH för Filippinerna, Mexiko eller USA-kunder.

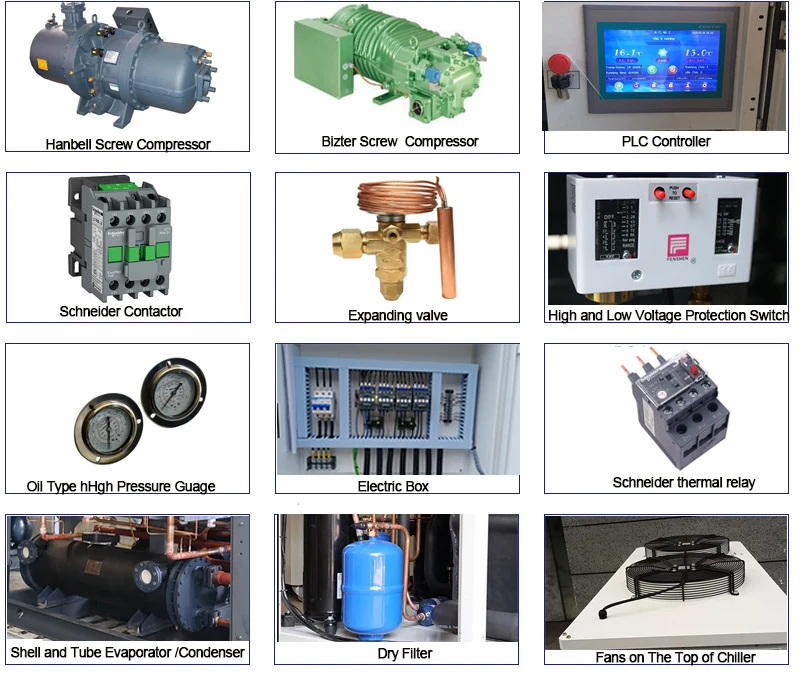

4. Vad är de viktigaste komponenterna på 100 ton 350 kW Industrial Air Cooled Screw Chiller Unit

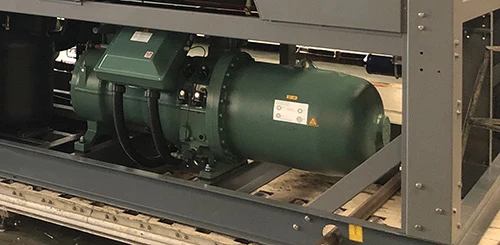

4.1 Kompressor

Kompressorn är den viktigaste rörelsen i industriell luftkyld skruvkylningsenhet eftersom den producerar tryckvariationer för att rör om kylmedlet runt.

För 100 ton 350kW luftkyld skruvkylare, som är med en enhet hanbell skruvmärke eller bizter skruvkompressor för valfritt beror på den erforderliga kylkapaciteten, med R407C kylmedium, är detta varumärkeskompress med hög kyleffektivitet, lågt brus, energibesparing, miljöskydd och risk, säkerhet och stabilitet.

Varje skruvkompressor med 4 steg med energikontroll 25%-50%-75%-100%för att se till att hela skruvkylaren är stabil och garanterar hög kylprestanda.

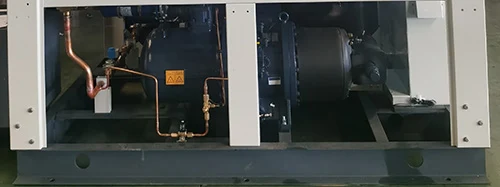

Hanbell skruvkompressor

Bisskruvkompressor

4.2 Evaporator

Förångaren är en avgörande komponent i den industriella luftkylda skruvkylaren, eftersom den är ansvarig för att extrahera värme från vätskan som kyls, den ligger mellan kompressorn och expansionsventilen. Skruvkompressor Chiller använder mycket effektivt slinga med sluten slinga och rörtyp som värmeväxlaren som förångare.

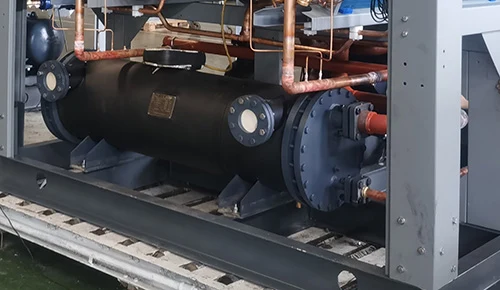

Förångare av skal och rör

5.3 Kondensor

Kondensorn för luftkyld skruvkylningsenhet är utrustad med effektiva tväragsvenor och kvinnliga gängade kopparrör för hög värmeväxlingseffektivitet och god stabilitet. Det är att kyla ner kylmedelsången som frigörs från kompressorn till en flytande eller gas-vätske blandning.

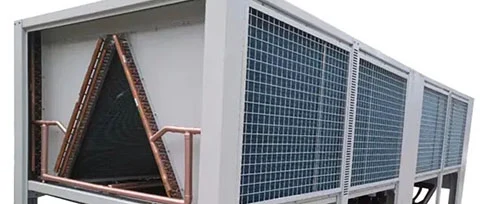

Aluminiumfen+fläktkondensor

5.4 Controller Panel

Tongwei-kylare använder integrerat PLC-kontrollsystem med mänskliga datorgränssnitt och stor LED-pekskärmspanel.

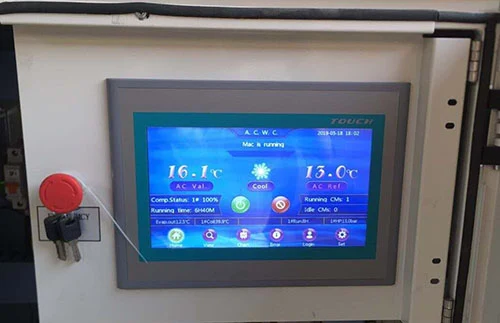

PLC Controller Panel

5. Hur kan jag välja rätt industriell luftkyld skruvkylningsenhet?

Det finns fem viktiga kylspecifikationer som du behöver överväga när du väljer en kylare för din applikation: kylkapaciteten för kylare, den spänning som krävs för drift, den tillhörande pumphästkraften och flödeshastigheten (kontakta oss för anpassat val), kylmedel och förångartyp.

5.1 Beräkna rätt kylkapacitet för kylare

En av de oftast frågar om hur vi kan veta kylkapaciteten för kylare.  Vi använder kw, ton, men/h, kcal/h för att välja kylkylningskapacitet: 1 kW = 860 kcal/h;  1 ton = 3,517 kW;

1 kW = 3412 BTU/H;

Det finns också en formel för att beräkna kylkapaciteten för kylare:.

Kylkapacitet (KW) = flödeshastighet (M3/H)*Tempförändring (T1-T2) /0.86

Värmelastning = C (specifik värme)* M (kvalitetsutgång per timme)* Tempförändring (T1-T2)

Överdimensionerad kylaren med 20% idealstorlek i kw = kW x 1.2

Noterat: T1: Inkommande vattentemperatur (℃) T2: Obligatorisk kyltvattentemperatur (℃)

Till exempel, vilken storlek på kylaren krävs för att kyla 10 m³ vatten från 35 ° C till 15 ° C på 1 timme?

Temperaturdifferens = 35 ℃ -15 ℃ = 20 ℃

Vattenflödeshastigheten = 10 m³/timme

Kylkapacitet i kW = 10 x 20 ÷ 0,86 = 232 kW

Överdimensionerad kylaren = 232 x 1,2 = 278,4 kW

278.4 KW Kylkapacitet för kylare krävs.

5.2 Kraft

Olika länder och regioner har olika standarder för industriell el, de vanliga kraftförsörjningarna är 208-230V, 380-420V, 440-480V, 50Hz eller 60Hz, 3fas.

Sådana på Filippinerna är strömförsörjningen 220V 60Hz 3PH, 380V 60Hz 3PH, 460V 60Hz 3PH;

I Singapore och Malaysia är strömförsörjningen 415V 50Hz 3PH;

I Mexiko är strömförsörjningen 220V 60Hz 3PH;

I USA är strömförsörjningen 208V 60Hz 3Ph; 575V 60Hz 3Ph; 480V 60Hz 3ph och så vidare

5.3 Kylmedel

R22, R407C, R404A, R134A är valfria val.

R22: God kyleffekt, men R22 anses vara en kraftfull växthusgas, så den är förbjuden i de flesta länder.

R407C: En bra ersättning för R22, bra kyleffekt.

R404A: Lämplig för applicering som kräver låg temperatur (under -10 ° C).

R134A: En icke-brandfarlig gas som främst används som ett "högtemperatur" kylmedium, lämpligt för luftkyld kylare som arbetar vid en hög omgivningstemperatur över 50 ℃.

5.4 Evaporator Välj

Luftkyld skruvkylare använder i allmänhet en förångare: bara är skal- och rörvärmeväxlare. Skal och rörtyp förångare, vilket kräver att en ytterligare vattenbuffertbehållare ska ansluta.

5.5 Buffertvattentankkapacitet Välj

Buffertankens kapacitet kan anpassas efter specifika behov. Det kan buffra en större värmebelastning, lagra mer kylt vatten.

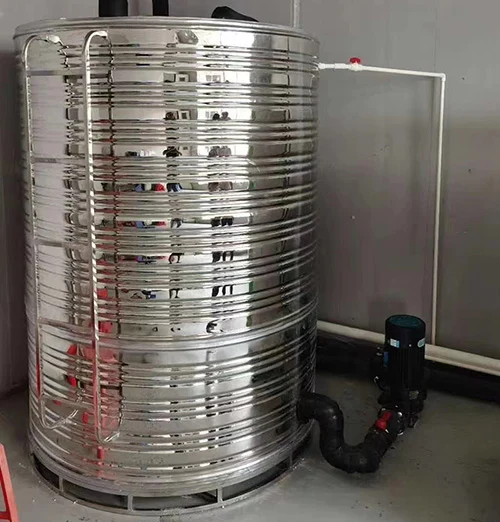

304 Vattentank i rostfritt stål

6.SPARE -del för luftkyld skruvkylare

7. Vad är skillnaden mellan luftkyld skruvkylare och en vattenkyld skruvkylare

Luftkylda och vattenkylda skruvtyp kylare är båda typer av skruvkylare som används för kylningsapplikationer i olika branscher.

Den huvudsakliga skillnaden mellan luftkyld skruvtyp kylare och vattenkyld skruvtyp kylare är kondensor:

Kondensorn för en luftkyld skruvtyp kylare kyls av den omgivande luften, som värmen som genereras under kylningsprocessen sprids i den omgivande luften;

Vattenkyld skruvtyp kylare med en skal- och rörvatten-typkondensor som är fäst vid ett kyltorn och används vanligtvis i medelstora och breda installationer där vatten är tillgängligt. Så vattenkyld skruvkylare behöver ansluta till vattenkyltorn och vattenkylpump utanför, är installationen mer problem än luftkyld skruvkylare.

But if your ambient temperature is very high above 50℃,we suggest you use air cooled screw chiller ,as air cooled screw chiller may consume more energy to achieve the same cooling capacity due to the limitations of air as a heat exchange medium and water cooled screw chiller uses constant water source for more stable and efficient heat dissipation,so in high ambient temperature , water cooled screw chiller is more energy-efficient and better choice for your application .

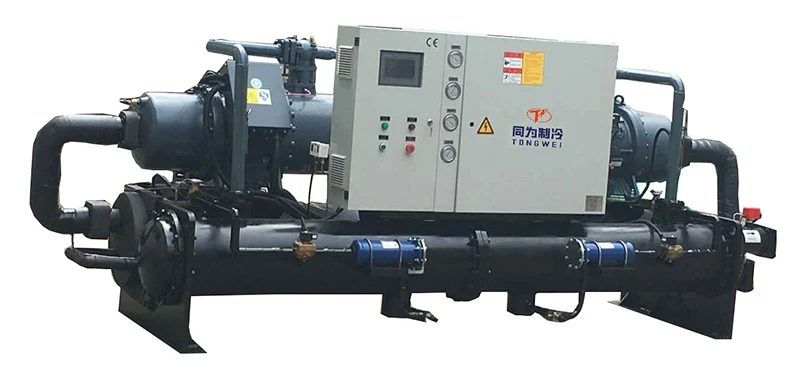

Vattenkyld skruvkylare

8. Industrial Applications of Industrial Air Cooled Screw Chiller Unit

Industriella luftkylda skruvkylare enheter är mycket populära kylsystem som kan ge stabila och pålitliga vattenkylningskällor för både industriell och kommersiell användning.

Luftkylda skruvkylare används också allmänt inom plastindustri, livsmedelsindustri, kemisk industri och cement/ betongkylning.

8.1 Plastindustri

Luftkylda skruvkylare används också i stor utsträckning i plastbearbetning och plastindustri inklusive plastinsprutning, plastextruder och extruderingslinjer, blåsa moldmaskiner.

Funktionen med att använda en luftkyld skruvkylare är att tillhandahålla kylvattenflödeshastigheten för kylning av plastformens temperatur för att se till att produktkvaliteten och produktionseffektiviteten.

Luftkyld skruvkylare för plastindustri

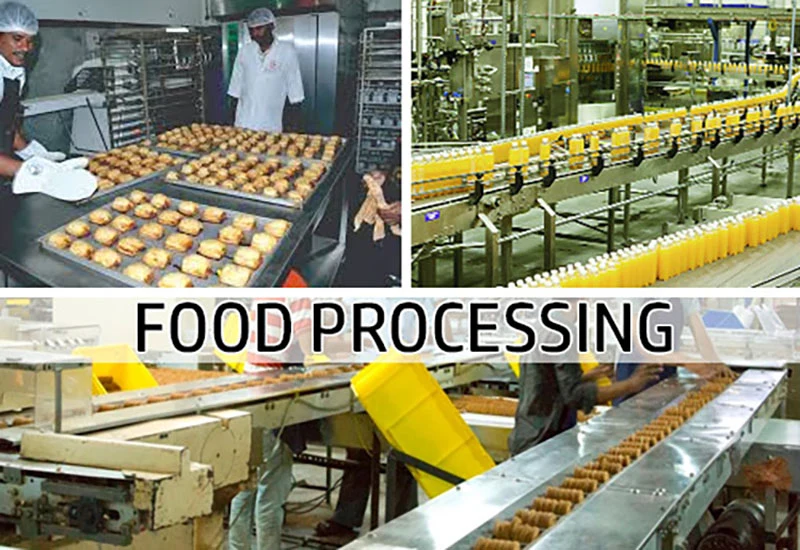

8.2 Mat- och dryckesindustrin

Luftkylda skruvkylare är ett effektivt sätt att kyla dina produkter utan att frysa i tillverkningsfartyget. Några exempel som vinfermentering, öl/bryggeri kylare, kolsyrade vattenkylare och mejeriprocesser har alla förbättrats med användningen av vattenkyld rullkylare. Vattnet är kylt i kylarna och rinner sedan genom stängda slingrör fästa vid värmeväxlarens mat- och dryckesbehållare. Detta förhindrar att metallkorrosion ofta finns i vatten och håller också din produkt vid en konsekvent temperatur. Oavsett om du behöver den bästa jästen för att hålla din vinfermentning eller förhindra att din mjölk blir härsk, kan en skruvkylare hjälpa dig att uppnå dina ideala resultat.11

Luftkyld skruvkylare för livsmedelsindustrin

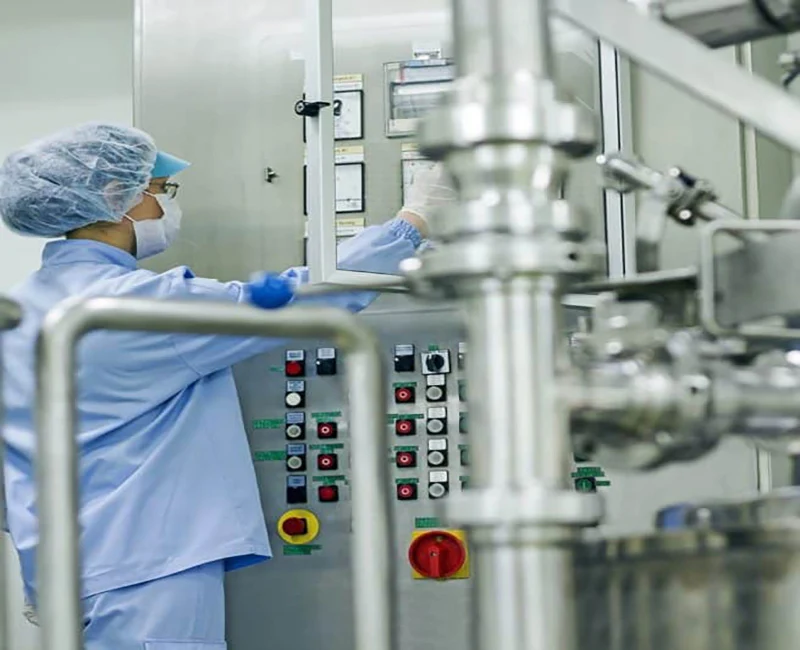

8.3 Kemisk industri

Läkemedelsindustrin förbereder läkemedel genom att bearbeta genom olika uppvärmnings- och kylningsparametrar som blandning, extrudering, blandning, luftkyld skruvkylare är kylmaskiner som ger kylvatten med låg temperatur, minskar temperaturen på kemiska maskiner och farmaceutisk kylning.

Luftkyld skruvkylare för kemisk industri

8.4 Cement /betongkylning

Cementproduktion involverar en serie kemiska reaktioner som genererar betydande mängder värme. Blandning blandas vanligtvis med vatten till från materialet som kallas betong vars temperatur till stor del bestäms av vattnet som används i den kemiska kombinationen av cementaggregat och vatten.

Skruvkylare för cement och betongkylning

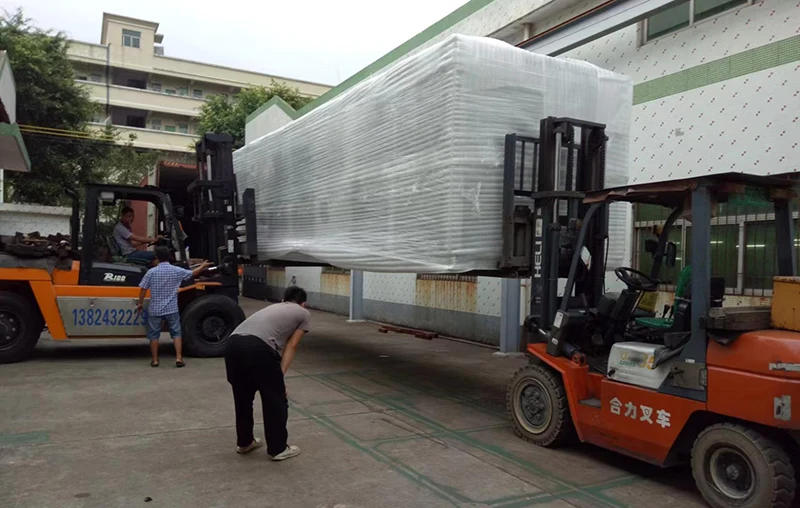

9.Slippande väg av 100 ton 350 kW Industrial Air Cooled Screw Chiller Unit

Som en professionell vattenkyltleverantör och exportör har vi vår egen leverantör för att ordna leveransen. Vår kylmaskin är med plywoodförpackning, som förhindrar skador under transport och uppfyller exportstandarder. Det finns tre sätt kan leverera din kylenhet:

1. Skepp med luft: Eftersom kylaren är med kompressor, vattenpump och fläktar, är det komprimerade köldmediet och olja inuti kompressorn ett farligt föremål med möjlighet till explosion, så den måste frigöra det komprimerade kylmedlet före transport. (Det betyder att vattenkylare utan köldmedium när du väljer detta sjöfartsväg. Efter att maskinen anländer till din destination måste du lägga till köldmedium av lokala proffs. Flygbolaget för flygbolaget begär också att tillhandahålla många dokument för att bevisa att kylaren inte är en farlig produkt. Luftkostnaden är mycket hög kan vara högre än kostnaden för kylare, så genom luften för leverans är inte den läge för transport som rekommenderas till vår kund.

2. Skicka till sjöss: Transporttiden är längre än med flyg, men fraktkostnaden är billig, och det finns inget behov av att lägga till köldmedium efter att utrustningen anländer till destinationen. Detta sjöfartsväg är det lämpligaste transportsättet för dig att leverera din lokala hamn.

3.Om du har din egen leveransbehållare i din andra leverantör i Kina kan vi hjälpa dig att leverera kylmaskinen till din leverantör i någon stad i Kina.

Varför ska du välja Tongwei för din industriella luftkylda skruvkyltleverantör?

▪ Erfarenhet du kan lita på

Vi har designat och byggt vattenkylare i över 15 år. Från luftkyld kylare till vattenkylda kylare och allt däremellan har vi byggt kylare för nästan varje bransch och varje applikation.

▪ Snabb offert

Få en offert för ditt projekt idag! Vi tillhandahåller vanligtvis en anpassad offert inom 2 timmar.

▪ Kundtjänst dygnet runt

Tro att vi alltid kommer att vara vid din sida. Oavsett om du har en fråga eller behöver en offert, finns det alltid någon som svarar på telefonen 24 timmar om dygnet.

▪ Slät och pålitlig maskin

Våra produkter tillverkas av högkvalitativa material och vi erbjuder en konkurrensgaranti på alla industriella kylare.
