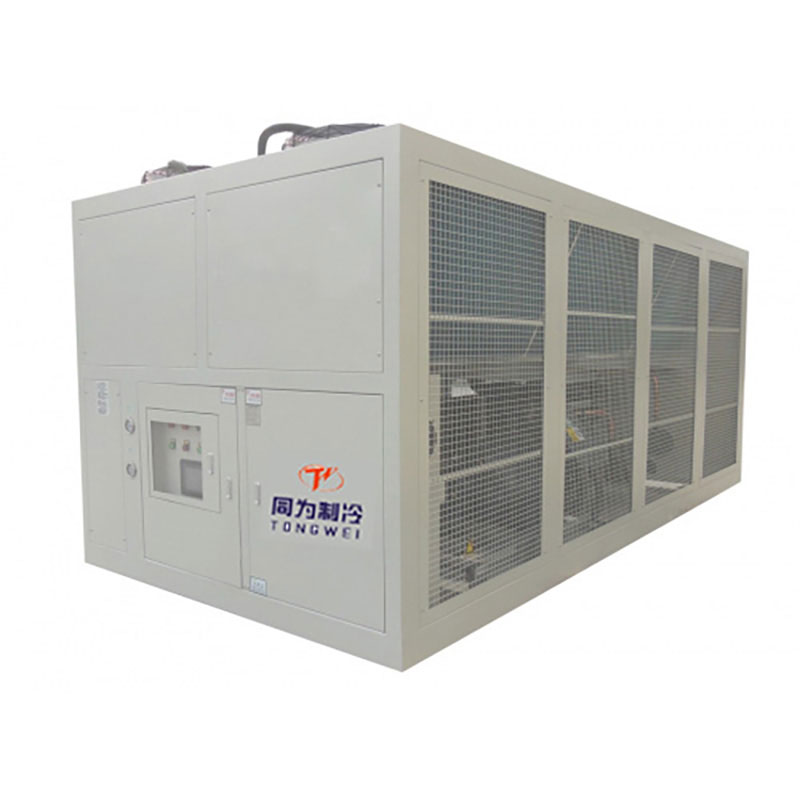

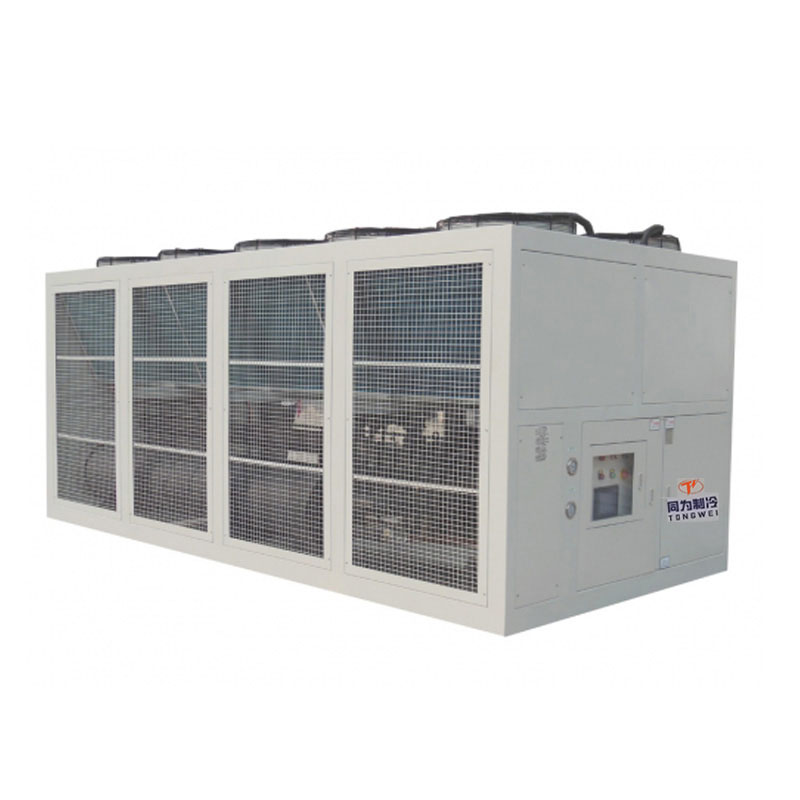

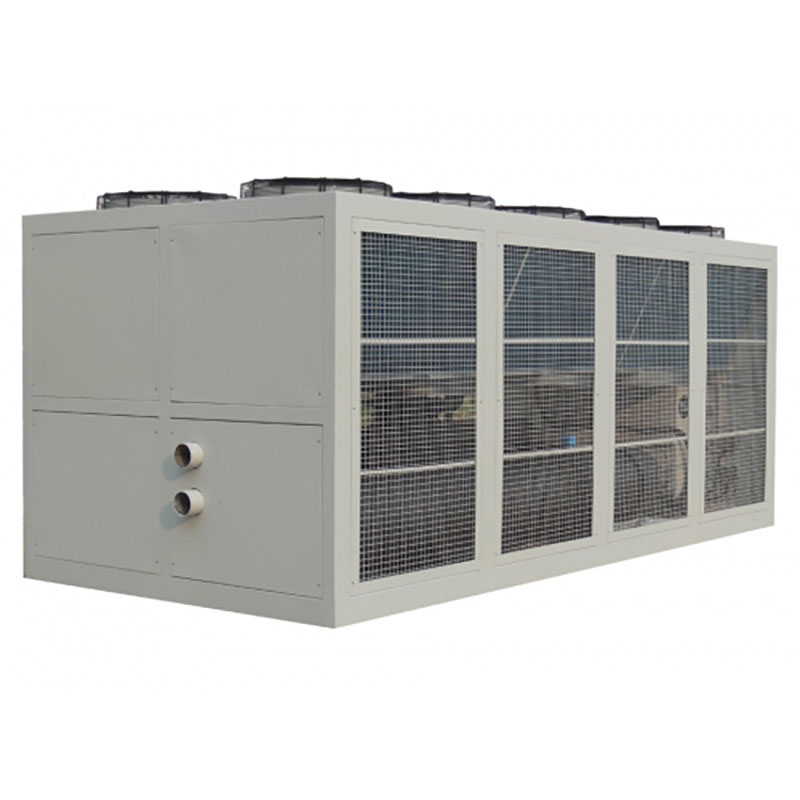

180 Ton 600KW luftkyld skruvkylare

180 Ton 600KW luftkyld skruvkylare

En luftkyld kylare är en kylanordning som tar bort värme från en vätska genom en ångkompressionscykel. Luftkylda kylare kyls direkt genom mekanisk cirkulation av omgivande luft direkt genom kylarens kondensorslinga, vilket leder ut värme till atmosfären. Det finns två typer av luftkylda kylare: luftkylda scrollkylare och luftkylda skruvkylare. Scrollkompressorer används på mindre luftkylda kylare från 1/2 ton till 60 ton, och skruvkompressorer används på större luftkylda kylare från 30 ton till 250 ton, med drivalternativ med variabel hastighet för ökad effektivitet.180 Ton 600KW Air Cooled Screw Chiller är med stor kylkapacitet, utrustad med TVÅ enheter semi-hermetisk hanbell-skruvkompressor som använder R407c, R22, R134a och R404a är alla tillgängliga beroende på skruvkylarens arbetstillstånd, applikationskrav och omgivningstemperatur, skal- och rörvärme växlare, expansionsventil och luftkyld kondensor. Det används ofta i många industrier och applikationer som: plastindustri som formsprutningsmaskin, extruderingsmaskin, formblåsningsmaskin, kemisk process, livsmedels- och dryckesprocess som daglig mjölkkylning, vilket kan generera kylvattentemperaturer mellan 5 ℃ till 20 ℃ .

Som en topptillverkare och leverantör av luftkylda skruvkylare i Kina över 15 år har Tongwei exporterat olika luftkylda skruvkylare kylkapacitet från 40 ton, 50 ton, 80 ton och 150 ton till USA, Kanada, Filippinerna, Australien, Malaysia, Singapore, Indonesien, Chile, Mexiko, Argentina, Colombia, Sydafrika, Kuwait, Egypten, Saudiarabien etc. Med många år av kylerfarenhet, vi garanterar produktionen av den bästa kvalitativa kylmaskinen med fantastiska specifikationer, supergarantierbjudanden och bästa service efter försäljning. Vi kan tillhandahålla inte bara standardkylare utan även några andra skräddarsydda produkter. Kontakta oss för att få den bästa lösningen för vattenkylning av din luftkylda skruvkylare.

180 ton 600 kW luftkyld skruvkylare  Teknisk specifikation MODELL: TW-620ADH

Hur fungerar en 180 ton 600KW luftkyld skruvkylare?

För luftkyld skruvkylare är kylaren med högeffektiv skal- och rörförångare, utan vattentank och vattenpump inuti kylaren, så den behöver ansluta bufferttank och pump utanför, se blåsanslutningsritningen för referens:

180 ton luftkyld skruvkylare med buffertvattentank utanför installation för referens

Funktioner hos luftkyld skruvkylare

✮Välkänt märke skruvkompressor

Enheten antar Tyskland BITZER eller Taiwan HANBELL märket semi-hermetisk skruvkompressor. Den senaste 5 till 6 patenterade skruvrotorprofilen med utmärkt effektivitet.

Justerbar oändlig eller nära stegad kapacitetskontroll, har energieffektiv, stabil och tyst gång. Mest avancerad patenterad tillverkningsprocess med högsta precision. Inbyggd fullständig intelligent övervakning och skydd inklusive termisk motortemperaturövervakning, fassekvensövervakning, manuell återställningsspärr, oljetemperatursensor.

Brett utbud av köldmedier för tillval, inklusive R134A, R407c och R22 (R404A på begäran).

✮ Styrsystem för mikroprogrammering

Industriell PLC centraliserad styrning kombinerat med kompressorkapacitetskontrollsystem, exakt övervaka. Integrerat skydd för låg temperatur, högt/lågt tryck, frostskydd, fas saknas, motfas, överbelastning, motor övertemperatur, oljedifferential, flödesbrytare, startfördröjning.

Valfritt driftspråk, menyledande, enhetsdriftläge lätt att justera.

✮Enkel installation, pålitlig drift

Det behöver inte anslutas till kyltornet

Tättstegad uppstart, minimera påverkan på el.

Stadig och säker gång, låg vibration, lätt att installera. Kompakt struktur, mindre utrymmesbehov och låg vikt, lätt att transportera och installera.

Helt kopplad, inspekterad och testad före leverans, vilket sparar installationstid och kostnader.

W-formad kondensor av aluminiumfläns som säkerställer tillräcklig värmeväxlingsyta inom mindre enhetsstorlek

-Högeffektiv förångare med invändigt gänga kopparrör.-Stor luftvolym axialfläkt med metallblad. Motor separerad från nätskydd, fixerad på avgasporten med Siemens PLC-kontroll i metall, LCD-pekskärmsgränssnitt.

Standarddesign debiteras R22, CFC-fri R407C, R410A, R404A, R134A för tillval.

380V-415V/50Hz 3pH för standarddesign. Olika design på kundens begäran såsom 220-570v 60hz 3ph för Filippinerna, Mexiko eller USA kunder.

Vilka är huvudkomponenterna i 180 ton 600KW luftkyld skruvkylare

4.1 Kompressor

Kompressorn är nyckeln i luftkyld skruvkylare eftersom den producerar tryckvariationer för att röra runt köldmediet.

För 90 ton luftkyld skruvkylare för läkemedel, som är med EN enhet Hanbell skruvmärke eller Bizter skruvkompressor som tillval beror på den erforderliga kylkapaciteten, med användning av R407C-köldmedium, denna märkeskompress har hög kyleffektivitet, lågt ljud, energibesparing, miljöskydd och hållbarhet, säkerhet och stabilitet.

Varje skruvkompressor med 4 stegs energikontroll 25%-50%-75%-100% för att säkerställa att hela skruvkylaren är stabil och garanterar hög kylprestanda.

Hanbell skruvkompressor

Bizter skruvkompressor

4.2 Förångare

Förångaren är en avgörande komponent i skruvkompressorkylare, eftersom den är ansvarig för att extrahera värme från vätskan som kyls, den är placerad mellan kompressorn och expansionsventilen. Skruvkompressor Kylare Använder högeffektiv värmeväxlare med sluten krets och rörtyp som förångare.

Skal och rörförångare

5.3 Kondensor

Kondensorn för luftkyld skruvkylare är utrustad med effektiva tvärsömsflänsar och invändiga kopparrör för hög värmeväxlingseffektivitet och god stabilitet. Dess funktion är att kyla ned kylmedelsångan som frigörs från kompressorn till en vätska eller gas-vätskeblandning .

Aluminiumfläns+fläkt Kondensor

5.4 Kontrollpanel

Tongwei-kylare använder integrerat PLC-kontrollsystem med människa-dator-gränssnitt och stor LED-pekskärmspanel.

PLC kontrollpanel

Hur kan jag välja rätt luftkyld skruvkylare?

Det finns fem viktiga kylaggregatspecifikationer som du måste tänka på när du väljer en kylmaskin för din applikation: kylkapaciteten för kylaggregatet, spänningen som krävs för drift, tillhörande pumphästkraft och flödeshastighet (kontakta oss för anpassat val), kylmedel och förångare typ.

5.1 Beräkna rätt kylkapacitet för kylaggregat

En av de vanligaste frågorna om hur vi kan veta kylkapaciteten för kylare.  Vi använder KW, Ton, But/h, Kcal/h för att välja kylarens kylkapacitet:1 KW=860 kcal/h;  1 TON=3 517 KW;

1 KW=3412 Btu/h;

Det finns också en formel för att beräkna kylkapaciteten för kylaren:.

Kylkapacitet(kw)= Flödeshastighet(m3/h)*Temperaturförändring(T1-T2)/0,86

Värmebelastning= C(specifik värme)* M(kvalitetseffekt per timme)*Temperaturförändring(T1-T2)

Överdimensionera kylaggregatet med 20 % Idealisk storlek i KW = KW x 1,2

Noterat: T1: Inkommande vattentemperatur (℃)      T2:Obligatorisk kylvattentemperatur (℃)

Till exempel, vilken storlek på kylare krävs för att kyla 10m³ vatten från 35°c till 15°c på 1 timme?

Temperaturskillnad = 35℃-15℃=20℃

Vattenflöde = 10 m³/timme

Kylkapacitet i KW = 10 x 20 ÷ 0,86 = 232 KW

Överdimensionerad kylare = 232 x 1,2 = 278,4KW

278,4 kw kylkapacitet för kylare krävs.

5.2 Ström

Olika länder och regioner har olika standarder för industriell el, de vanliga nätaggregaten är 208-230V, 380-420V, 440-480V, 50Hz eller 60Hz, 3-fas.

Sådana i Filippinerna är strömförsörjningen 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH;

i Singapore och Malaysia är strömförsörjningen 415V 50HZ 3PH;

i Mexiko är strömförsörjningen 220V 60HZ 3PH;

I USA är strömförsörjningen208V 60HZ 3PH;575V 60HZ 3PH;480V 60HZ3PH och så vidare

5.3 Köldmedium

R22, R407C, R404A, R134A är valfria val.

R22: bra kyleffekt, men R22 anses vara en kraftfull växthusgas, så det är förbjudet i de flesta länder.

R407C: en bra ersättning för R22, bra kyleffekt.

R404A: lämplig för applikationer som kräver låg temperatur (under -10°c).

R134A: en icke brandfarlig gas som främst används som ett "högtemperatur" köldmedium, lämplig för luftkyld kylare som arbetar vid en hög omgivningstemperatur över 50 ℃.

5.4 Välj förångare

Luftkyld skruvkylare använder i allmänhet en förångare: bara ärskal och rörvärmeväxlareFörångare av skal- och rörtyp, som kräver en extra vattenbufferttank för att ansluta.

5.5 Buffertvattentank Kapacitet Välj

Bufferttankens kapacitet kan anpassas efter specifika behov. Den kan buffra en större värmebelastning, lagra mer kylt vatten.

304 vattentank i rostfritt stål

Reservdel för luftkyld skruvkylare

Vad är skillnaden mellan luftkyld skruvkylare och en vattenkyld skruvkylare

Luftkylda och vattenkylda skruvkylare är båda typerna av skruvkylare som används för kyltillämpningar i olika industrier. Den största skillnaden mellan luftkyld skruvkylare och vattenkyld skruvkylare är kondensor:

Kondensorn på en luftkyld skruvkylare kyls av den omgivande luften, varvid värmen som genereras under kylningsprocessen avleds till den omgivande luften;

Vattenkyld skruvtyp kylaremed en kondensor av vattentyp med skal och rör som är ansluten till ett kyltorn och som vanligtvis används i medelstora och breda installationer där vatten finns tillgängligt. Så vattenkyld skruvkylare behöver anslutas till vattenkyltornet och vattenkylningspumpen utanför, installationen är mer problem än luftkyld skruvkylare.

Men om din omgivningstemperatur är mycket hög över 50 ℃, föreslår vi att du använder luftkyld skruvkylare, eftersom luftkyld skruvkylare kan förbruka mer energi för att uppnå samma kylkapacitet på grund av begränsningarna hos luft som värmeväxlingsmedium och vattenkylt skruvkylare använder konstant vattenkälla för mer stabil och effektiv värmeavledning, så vid hög omgivningstemperatur är vattenkyld skruvkylare mer energieffektiv och bättre val för din ansökan.

Vattenkyld skruvkylare

Industriella tillämpningar av luftkyld skruvkylare

Luftkylda kylare av skruvtyp är mycket populära kylsystem som kan tillhandahålla stabila och pålitliga vattenkylningskällor för både industriell och kommersiell användning.

Luftkylda skruvkylare används också i stor utsträckning inom plastindustrin, livsmedelsindustrin, kemisk industri och cement/betongkylning.

8.1 Plastindustri

Luftkylda skruvkylare används också i stor utsträckning inom plastbearbetnings- och plastindustrin, inklusive formsprutning av plast, plastextrudering och extruderingslinjer, formblåsningsmaskiner.

Funktionen med att använda en luftkyld skruvkylare är att tillhandahålla kylvattenflödet för att kyla ner plastformens temperatur för att säkerställa produktkvaliteten och produktionseffektiviteten.

Luftkyld skruvkylare för plastindustrin

8.2 Livsmedels- och dryckesindustrin

Luftkylda skruvkylare är ett effektivt sätt att kyla dina produkter utan att frysa i tillverkningskärlet. Några exempel som vinjäsning, öl/bryggeri-kylare, kolsyrade vattenkylare och mejeriprocesser har alla förbättrats med användningen av vattenkyld scrollkylare. Vattnet kyls i kylarna och strömmar sedan genom rör med slutna slinga som är fästa vid värmeväxlarens mat- och dryckesbehållare. Detta förhindrar metallkorrosion som ofta finns i vatten och håller också din produkt vid en konstant temperatur. Oavsett om du behöver den bästa jästen för att hålla ditt vin jäsande eller förhindra din mjölk från att härskna, kan en skruvkylare hjälpa dig att uppnå dina idealiska resultat.

Luftkyld skruvkylare för livsmedelsindustrin

8.3 Kemisk industri

Läkemedelsindustrin förbereder läkemedel genom att bearbeta genom olika uppvärmnings- och kylningsparametrar som blandning, extrudering, blandning, luftkyld skruvkylare är kylmaskiner som tillhandahåller lågtemperaturkylvatten, sänker temperaturen på kemiska maskiner och farmaceutisk kylning.

Luftkyld skruvkylare för kemisk industri

8.4 Cement/betongkylning

Cementframställning involverar en serie kemiska reaktioner som genererar betydande mängder värme. Cement blandas vanligtvis med vatten till från det material som kallas betong vars temperatur till stor del bestäms av vattnet som används i den kemiska kombinationen av cementaggregat och vatten.

Skruvkylare för cement- och betongkylning

Fraktsätt på 180 ton 600KW luftkyld skruvkylare för läkemedel

Som en professionell leverantör av vattenkylare och exportör har vi vår egen speditör för att ordna transporten. Vår kylmaskin är med plywoodförpackning, som förhindrar skador under transport och uppfyller exportstandarder. Det finns tre sätt att leverera din kylenhet:

1. Fartyg med flyg: Eftersom kylaren är med kompressor, vattenpump och fläktar, är det komprimerade köldmediet och oljan inuti kompressorn ett farligt föremål med risk för explosion, så det måste släppa ut det komprimerade köldmediet före transport. (Det betyder att vattenkylare utan köldmedium när du väljer detta fraktsätt. Efter att maskinen anländer till din destination måste du lägga till köldmedium av lokala yrkesverksamma. Flygbolaget ber oss också att tillhandahålla många dokument för att bevisa att kylaren inte är en farlig produkt . Fraktkostnaden med flyg är mycket hög kan vara högre än kostnaden för kylare, så med flyg för leverans är inte det transportsätt som rekommenderas för vår kund.

3. Fartyg till sjöss: Transporttiden är längre än med flyg, men fraktkostnaden är billig, och det finns inget behov av att lägga till kylmedel efter att utrustningen anländer till destinationen. Detta fraktsätt är det mest lämpliga transportsättet för dig att leverera din lokala hamn.

3.Om du har din egen transportbehållare hos din andra leverantör i Kina, kan vi hjälpa dig att leverera kylmaskinen till din leverantör i vilken stad som helst i Kina.

Varför ska du välja Tongwei för din leverantör av luftkylda skruvkylare?

▪ Erfarenhet du kan lita på

Vi har designat och byggt vattenkylare i över 15 år. Från luftkyld kylare till vattenkyld kylare och allt däremellan, vi har byggt kylare för nästan alla branscher och alla applikationer.

▪ Snabb offert

Få en offert för ditt projekt idag! Vi ger vanligtvis en anpassad offert inom 2 timmar.

▪ Kundtjänst dygnet runt

Tro att vi alltid kommer att finnas vid din sida. Oavsett om du har en fråga eller behöver en offert, finns det alltid någon som svarar i telefonen 24 timmar om dygnet.

▪ Hållbar och pålitlig maskin

Våra produkter är tillverkade av högkvalitativa material och vi erbjuder en konkurrenskraftig garanti på alla industriella kylaggregat.
