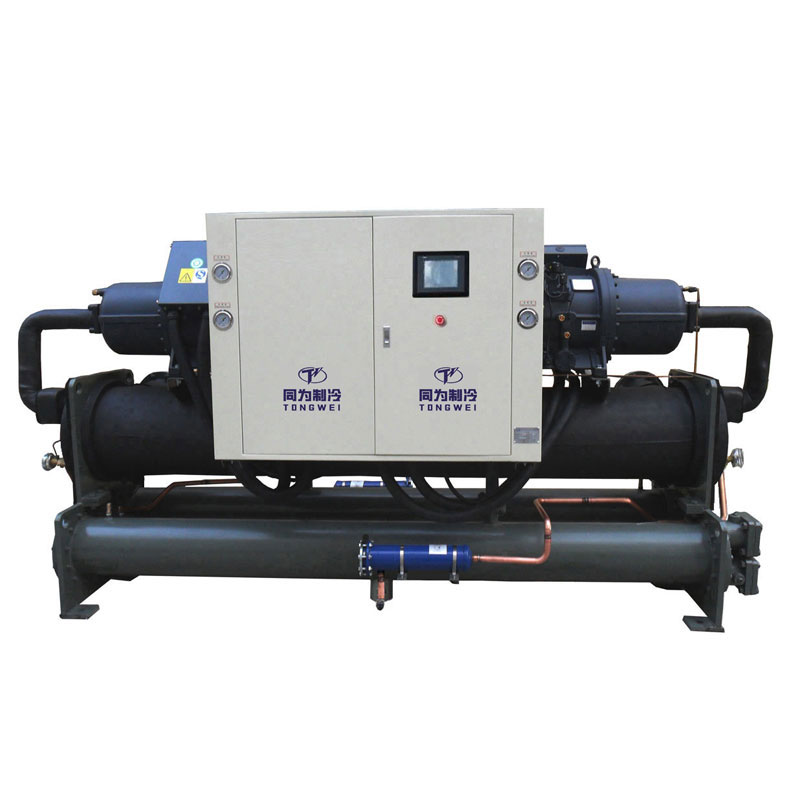

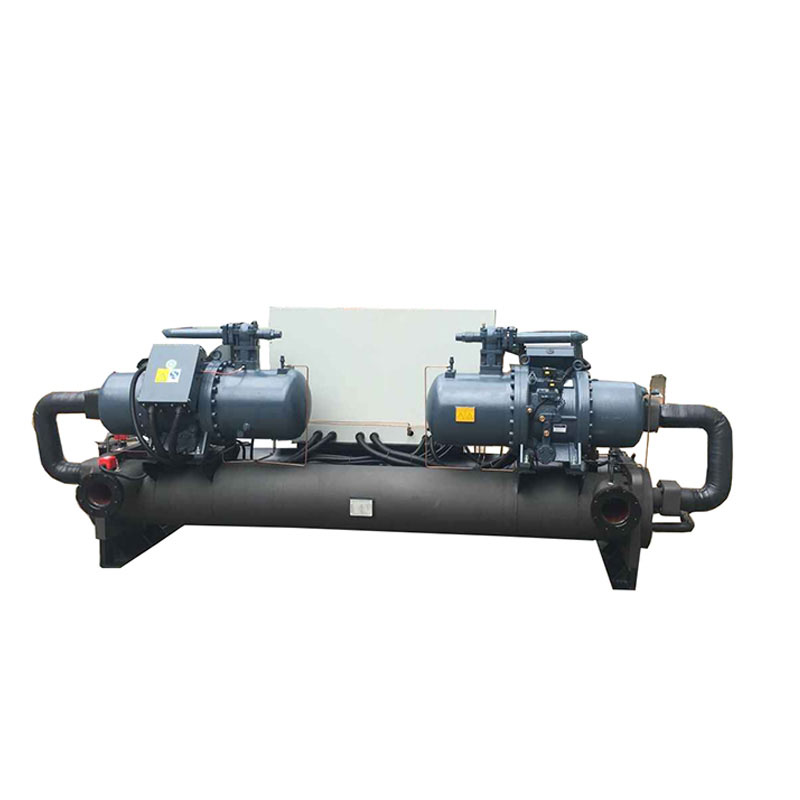

Vattenkyld skruvkylare med låg temperatur med två kompressorer

Vattenkyld skruvkylare med låg temperatur med två kompressorer

En lågtemperaturkylare, även kallad glykolkylare eller glykolkylsystem, som är en kylbaserad kylmaskin som används för att tillhandahålla kylning och bibehålla temperaturen för effektiv bearbetning av processen genom att använda kyld glykol som kylmedel. Det finns två typer av låg temperatur:luftkyld lågtemperaturkylareochvattenkyld lågtemperaturkylare, värmeavledning av den förra sker genom fläktar , den senare avleder värme genom kyltorn. En lågtemperatur glykolkylare består av kylkomponenter och rör som innehåller en glykol-vattenblandning som kylvätska. Den kylda vätskan från kylaggregatet transporteras genom rör associerade med värmeväxlaren som omger uppvärmningsprocessen. Efter att ha absorberat värme från den tillhörande processen, återförs det uppvärmda kylmediet till kylenheten för att kylas, och processen upprepas. Lågtemperatur kylsystem är kylkapacitet från1/2 hk till 60 hk,med Panasonic/Danfoss scroll compresso,över 30 hkglykolkylare är med hanbell/Bizter skruvkompressor som använder miljövänligt R404a-köldmedium, skal och rörförångare/kondensor, PLC-styrenhet, expansionsventiler.

Som en ledande tillverkare och leverantör av lågtemperaturkylsystem i Kina tillhandahåller vi inte bara högkvalitativa kylmaskiner, utan vi prioriterar utmärkt kundservice. En stor fördel med vår Tongwei är att våra kunder är vår högsta prioritet, vilket skiljer oss från våra konkurrenter. Vårt kunniga team är dedikerade till att ge utmärkt kundservice och din tillfredsställelse. Några av de viktigaste fördelarna som vårt team tillhandahåller för din kylare inkluderar: Packa upp, rengör och testa varje kylsystem noggrant före leverans; Utföra rutinmässiga kvalitetssäkringskontroller på varje enhet; Skicka bara helt nya maskiner och system till våra kunder; Felsök och lös problem så snabbt och effektivt som möjligt. Om du söker efter högkvalitativ och optimal temperaturupprätthållande lågtemperaturkylare tillverkare i Kina, vänligenkontakta ossatt skräddarsy dina glykolkylvattensystem med hög kvalitet och rimligt pris för lågtemperaturkylarna. Vi ser fram emot att arbeta med dig.

Vattenkyld lågtemperatur skruvkylare med två kompressorer Teknisk specifikation

Funktioner och fördelar med vattenkyld lågtemperaturskruvkylare

 ▪ Siemens PLC temperaturregulator för övergripande övervakning av kylaggregatets driftstatus;  .

 ▪ Vattentemperaturintervall från -30 ℃ till 5 ℃

 ▪ Högkvalitativ skal- och rörkondensor och värmeväxlare

 ▪ Skruvkompressor med miljövänligt R404a-köldmedium och fyra graders kapacitetskontroll 25%-50%-75%-100%;

 ▪ Den måste anslutas till vattenkyltorn och vattenkylningspump

 ▪Kylaggregat utrustad med följande säkerhetsskydd: Överbelastningsskydd, Inversfaslarm, Hög-/Lågtryckslarm, Vattenflöde, Vattennivåindikator, Frysskydd

Vilka är huvudkomponenterna i vattenkyld lågtemperaturskruvkylare med två kompressorer?

3.1 Kompressor

Kompressorn är nyckeln till vattenkyld lågtemperaturskruvglykolkylare eftersom den producerar tryckvariationer för att röra runt köldmediet.

För vattenkyld lågtemperatur skruvkylare med två kompressorer, som är av märket Hanbell skruv eller Bizter skruvkompressor som tillval, beror på den erforderliga kylkapaciteten, med användning av R404A-köldmedium, denna märkeskompress har hög kyleffektivitet, lågt ljud, energibesparing, miljöskydd och hållbarhet, säkerhet och stabilitet.

Varje skruvkompressor med 4 stegs energikontroll 25%-50%-75%-100% för att säkerställa att hela skruvkylaren är stabil och garanterar hög kylprestanda.

Hanbell skruvkompressor

Bizter skruvkompressor

3.2 Förångare

Förångaren är en avgörande komponent i vattenkyld lågtemperaturkylare, eftersom den är ansvarig för att extrahera värme från vätskan som kyls, den är placerad mellan kompressorn och expansionsventilen. Vattenkyld skruvkylare Använder högeffektiv värmeväxlare med sluten krets och rörtyp som förångare.

Skal och rörförångare

3.3 Kondensor

Kondensorn för vattenkyld lågtemperaturkylare är av vattenkyld typ av skal och rör för hög värmeväxlingseffektivitet och god stabilitet. Dess funktion är att kyla ned kylmedelsångan som frigörs från kompressorn till en vätska eller gas-vätskeblandning.

Vattenkyld typ Shell and Tube Condensor

3.4 Kontrollpanel

Tongwei kylmaskiner använder integrerat PLC-kontrollsystem med människa-dator-gränssnitt och stor LED-pekskärmspanel.

Reservdel för vattenkyld lågtemperaturskruvkylare

Vad är skillnaden mellan lågtemperaturscrollkylare och lågtemperaturskruvkylare?

Det finns två typer av lågtemperaturkylare: den ena är luftkyld lågtemperaturkylare, den andra ärvattenkyld lågtemperaturkylare ;

Luftkylda lågtemperaturkylareanvänd omgivande luft för att avleda värme från processerna. De är energieffektiva, utrymmesbesparande och mindre underhåll som hjälper till att spara pengar.

Vattenkylda lågtemperaturkylareanvända vatten från ett externt vattenkyltorn för att avleda värme från processerna. Dessa system har längre livslängd, relativt tysta och mer konsekventa kylprestanda än den luftkylda lågtemperaturkylaren.

Låg temperatur Scroll Chiller                            Lågtemperatur skruvkylare

▪ 1hp-60HP                                                          Over 30HP

▪ Danfoss/Panasonic Scroll Compressor                        Hanbell/Bitzer Skruvkompressor

▪ Byggd med vattentank och vattenpump                         Utan vattentank och vattenpump

Luftkyld Låg Temp. Scroll Chiller   

Luftkyld Låg Temp. Skruvkylare

Vattenkyld Låg Temp.l Scroll Chiller   

Vattenkyld Låg Temp. Skruvkylare

Varför behöver man lägga till glykol i lågtemperaturkylaren?

Vi vet att när temperaturen sjunker till 0°C eller ännu lägre kommer vattnet att frysa. Glykol hjälper vatten att förhindra frysning och förvandlas till is. Det är därför vi kallar det för glykolkylare.

Att använda en glykol-vattenblandning som kylvätska har olika fördelar jämfört med att använda rent vatten som kylvätska. Dessa fördelar beror på dess unika fysikaliska egenskaper, inklusive en lägre fryspunkt än vatten.

Generellt sett består en glykolkylare av kylkomponenter och rör som innehåller en glykol-vattenblandning som kylvätska. Den kylda vätskan från kylaggregatet transporteras genom rör associerade med värmeväxlaren som omger uppvärmningsprocessen. Efter att ha absorberat värme från den tillhörande processen, återförs det uppvärmda kylmediet till kylenheten för att kylas, och processen upprepas.

För många typer av kylare blandas glykol med vatten i förhållandet 60/40. En hög andel etylenglykol förbättrar avsevärt blandningens frostskyddsprestanda. Detta är användbart i situationer där snabb kylning krävs. I dessa fall kan processen kylas till mycket låga temperaturer utan att kylvätskan inuti rören fryser.

Arbetsprincipen för traditionella kylare är att överföra värme mellan två medier: flytande och fast. Dessa kylsystem fungerar genom att absorbera värme eller ångkompression. De grundläggande komponenterna i ett kylsystem inkluderar kylenheten och rörsystemet som cirkulerar kylvätskan.

Jämförelse av etylenglykol och propylenglykolegenskaper

Etylenglykol och propylenglykol

Hur fungerar en vattenkyld lågtemperaturskruvkylare?

En lågtemperaturkylare är sammansatt av en kylkomponent och slang som innehåller en vatten-glykolblandning som kylmedel. Kyld vätska från kylenheten kanaliseras genom rörledningarna som är associerade med en värmeväxlare som omger en uppvärmd process. Efter att ha absorberat värme från den tillhörande processen återförs den varma kylvätskan till kylenheten för kylning varefter processen upprepas.

En lågtemperaturkylare består av en kompressor, en förångare, en kondensor, ett strypelement och ett elektriskt styrsystem. Låt oss se vad som är funktionsprincipen för en lågtemperaturkylare:

Kompressorn till en lågtemperaturkylare

Tongwei lågtemperaturkylare använder toppskruvkompressor med energieffektivitet, lågt ljud och lång servicetid.

För att säkerställa att trycket inuti förångaren är tillräckligt lågt och att köldmediet har en så låg temperatur, används kompressorn för att pumpa ut det förångade köldmediet och komprimera den låga temperaturen och trycket till köldmediegasen med hög temperatur och tryck.

Kondensor för lågtemperaturkylare

Lågtemperaturkylare är designade och tillverkade av Tongwei och har ett urval av luftkylda eller vattenkylda kondensorer.

Köldmediet med hög temperatur och högt tryck kondenseras till vätska i kondensorn. Köldmediet i kondensorn avger värme i luften eller vattnet som är kallare än det.

Termisk expansionsventil i en lågtemperaturkylare

Termisk expansionsventil spelar en viktig roll i lågtemperaturkylare. Köldmediet i  glykolkylaren reduceras från kondensationstrycket till förångningstrycket, så vätskan från kondensorn kan läggas i vätsketanken. Vid denna tidpunkt har köldmediet normal temperatur och högt tryck och passerar sedan genom expansionsventil för att sänka kokpunkten, och vätskan kommer in i förångaren för att absorbera värme och avdunsta.

Förångaren i en lågtemperaturkylare

Förångaren för industriell vattenkyld skruvlågtemperaturkylare är bara: värmeväxlare av skal- och rörtyp.

Köldmedievätskan med låg temperatur och lågt tryck passerar genom den termiska expansionsventilen och byter med förångaren.

När värmen väl har absorberats blir den mättad eller överhettad ånga som kan återföras till kompressorn för kylning.

Förhållandet mellan vatten och glykol att använda

Det är viktigt att använda rätt förhållande mellan glykol och vattenblandning i kylsystemet beror på den kallaste temperatur du behöver under drift, eftersom otillräcklig glykol kan få systemet att frysa, eventuellt spränga rör och till och med förstöra kylarens förångare kan till och med skada glykolkylare, medan för mycket glykol till ett kylsystem kommer att resultera i ett ineffektivt system.

Men vad är det bästa förhållandet för glykol- och vattenblandningar? Se nedan glykolförhållande mellan glykol och vattenblandningar för glykolkylaren i din kylprocess:

Vilka tillämpningar kan vattenkylt lågtemperatur skruvkylsystem användas för?

Glykolkylare är en specifik typ av kylsystem, som används för att kyla en mängd olika vätskor och andra industriella applikationer.

Genom att använda en glykolkylare kan du uppnå den låga temperatur för din industriella användning du behöver.

Glykolkylare används mest för nedanstående industrier:

9.1 Bryggerier

I bryggerier används glykolkylaren för att kyla vörten, kontrollera jäsning, kraschkylningskärl, förpackning och produktlagring.

Lågtemperaturkylare för bryggerier

9.2 Vingårdar

Lågtemperaturkylare används ofta i jäsningsprocessen, kallstabilisering och rumskylning.

Lågtemperaturkylare för vingårdar

9.3 Cider Mills

Jäsningskontroll kräver kritisk vattentemperaturkontroll. Lågtemperaturkylare kan ge kall kylning av juice och mjölk, även kylförvaring av slutprodukten.

 Lågtemperaturkylare för Cider Mills

9.4 Destillerier

Under jäsningsprocessen kommer lågtemperaturkylaren att tillhandahålla en stadig kylvätska för cirkulation mellan destillationstankar och destillationsanläggningar för värmeavlägsnande ändamål.

Lågtemperaturkylare för destillerier

9.5 Livsmedelsindustrin.

Lågtemperaturkylare kan tillhandahålla lågtemperaturkylvätska för att garantera säkerheten och konsekvent kvalitet på frysta livsmedel, livsmedelsföretag behöver en lågtemperaturkylning dag ut och dag in.

Lågtemperaturkylare för livsmedelsindustrin

9.6 Mejeriprodukt

En korrekt utformad lågtemperaturkylare för mejeri kan kyla mjölken mycket snabbt för att hålla mjölktemperaturen (och bakterietillväxten) under kontroll när den överförs från mjölkningsbåset till dess isolerade tank.

Lågtemperaturkylare för mejeriprodukter

Behöver du en lågtemperaturkylare för en applikation som inte nämns här? Kontakta oss så skräddarsyr vi en prisvärd lösning för just dina krav.

Hur kan jag välja rätt lågtemperaturkylsystem för din applikation?

Det finns FEM viktiga kylaggregatspecifikationer som du behöver tänka på när du väljer en kylmaskin för din applikation: kylkapaciteten för kylaggregatet, spänningen som krävs för drift, tillhörande pumphästkraft och flödeshastighet (kontakta oss för anpassat val), kylmedel och förångare typ.

10.1 Beräkna rätt kylkapacitet för kylaggregat

En av de vanligaste frågorna om hur vi kan veta kylkapaciteten för kylare.  Vi använder KW, Ton, But/h, Kcal/h för att välja kylarens kylkapacitet:1 KW=860 kcal/h;  1 TON=3,517 KW; 1 KW=3412 Btu/h;

Det finns också en formel för att beräkna kylkapaciteten för kylaren:.

Kylkapacitet(kw)= Flödeshastighet(m3/h)*Temperaturförändring(T1-T2)/0,86

Värmebelastning= C(specifik värme)* M(kvalitetseffekt per timme)*Temperaturförändring(T1-T2)

Överdimensionera kylaggregatet med 20 % Idealisk storlek i KW = KW x 1,2

Noterat: T1: Inkommande vattentemperatur (℃)      T2:Obligatorisk kylvattentemperatur (℃)

Till exempel, vilken storlek på kylare krävs för att kyla 10m³ vatten från 35°c till 15°c på 1 timme?

Temperaturskillnad = 35℃-15℃=20℃

Vattenflöde = 10 m³/timme

Kylkapacitet i KW = 10 x 20 ÷ 0,86 = 232 KW

Överdimensionerad kylare = 232 x 1,2 = 278,4KW

278,4 kw kylkapacitet för kylare krävs.

10.2 Typer av lågtemperaturkylare du behöver?

Det finns två typer av kylare:Luftkyld lågtemperaturkylare och vattenkyld lågtemperaturkylare.

Vattenkyld kylare behöver ett separerat vattenkyltorn och vattenkylningspump, om du inte har ett befintligt vattenkyltorn, föreslår vi att du använder luftkyld kylare; Men om din omgivningstemperatur är mycket hög över 55 ℃, föreslår vi att du använder vattenkyld kylare, eftersom det är lättare att avleda värme för vattenkyld kylare med vattenkyltorn.

Men de flesta kunder använder luftkyld lågtemperaturkylare, vilket är lättare att installera och spara utrymme.

10.3 Effekt

Olika länder och regioner har olika standarder för industriell el, de vanliga strömförsörjningarna är208-230V, 380-420V, 440-480V, 50Hz eller 60Hz, 3-fas.

Sådana i Filippinerna är strömförsörjningen 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH;

i Singapore och Malaysia är strömförsörjningen 415V 50HZ 3PH;

i Mexiko är strömförsörjningen 220V 60HZ 3PH;

I USA är strömförsörjningen 208V 60HZ 3PH; 575V 60HZ 3PH; 480V 60HZ 3PH och så vidare

10.4 Vattenpump

När du bestämmer kylarens kapacitet/tonnage, kommer vi att rekommendera dig en lämplig pump i KW, vilken standardvattenpump är cirka 2 bar. Om du behöver mer högt vattentryck, vänligen oss när du frågar.

10.5 Köldmedium

R22, R410A, R407C, R404A, R134A är valfria val.

R22: bra kyleffekt, men R22 anses vara en kraftfull växthusgas, så det är förbjudet i de flesta länder.

R410A: miljövänlig, R-410A har ersatt R-22 som det föredragna köldmediet för användning i luftkonditioneringsapparater för bostäder och kommersiella företag i Japan, Europa och USA. R-410A arbetar vid högre tryck än andra köldmedier.

R407C: en bra ersättning för R22, bra kyleffekt.

R404A: lämplig för applikationer som kräver låg temperatur (under -10°c).

R134A: en icke brandfarlig gas som främst används som ett "högtemperatur" köldmedium, lämplig för luftkyld kylare som arbetar vid en hög omgivningstemperatur över 50 ℃.

Leveranssätt för vattenkyld lågtemperaturskruvkylare

Som en professionell leverantör och exportör av lågtemperaturkylare har vi vår egen speditör för att ordna leveransen. Vår kylmaskin är med plywoodförpackning, vilket förhindrar skador under transport och uppfyller exportstandarder. Det finns tre sätt att leverera din kylenhet:

1. Fartyg med flyg: Eftersom kylaren är med kompressor, vattenpump och fläktar, är det komprimerade köldmediet och oljan inuti kompressorn ett farligt föremål med risk för explosion, så det måste släppa ut det komprimerade köldmediet före transport. (Det betyder att vattenkylare utan köldmedium när du väljer detta fraktsätt. Efter att maskinen anländer till din destination måste du lägga till köldmedium av lokala yrkesmän. Flygbolaget ber oss också att tillhandahålla många dokument för att bevisa att kylaren inte är en farlig produkt . Fraktkostnaden med flyg är mycket hög kan vara högre än kostnaden för kylare, så med flyg för leverans är inte det transportsätt som rekommenderas för vår kund.

2. Sjötransport: Transporttiden är längre än med flyg, men fraktkostnaden är billig, och det finns inget behov av att tillsätta köldmedium efter att utrustningen anländer till destinationen. Detta fraktsätt är det mest lämpliga transportsättet för dig för att leverera din lokala hamn.

3.Om du har din egen transportbehållare hos din andra leverantör i Kina, kan vi hjälpa dig att leverera kylmaskinen till din leverantör i vilken stad som helst i Kina.

Varför ska du välja Tongwei för din vattenkylda lågtemperaturskruvkylare?

▪ Erfarenhet du kan lita på

Vi har designat och byggt vattenkylare i över 15 år. Från luftkyld kylare till vattenkyld kylare och allt däremellan, vi har byggt kylare för nästan alla branscher och alla applikationer.

▪ Snabb offert

Få en offert för ditt projekt idag! Vi ger vanligtvis en skräddarsydd offert inom 2 timmar.

▪ Kundtjänst dygnet runt

Tro att vi alltid kommer att finnas vid din sida. Oavsett om du har en fråga eller behöver en offert, finns det alltid någon som svarar i telefonen 24 timmar om dygnet.

▪ Hållbar och pålitlig maskin

Våra produkter är tillverkade av högkvalitativa material och vi erbjuder en konkurrenskraftig garanti på alla industriella kylaggregat.
