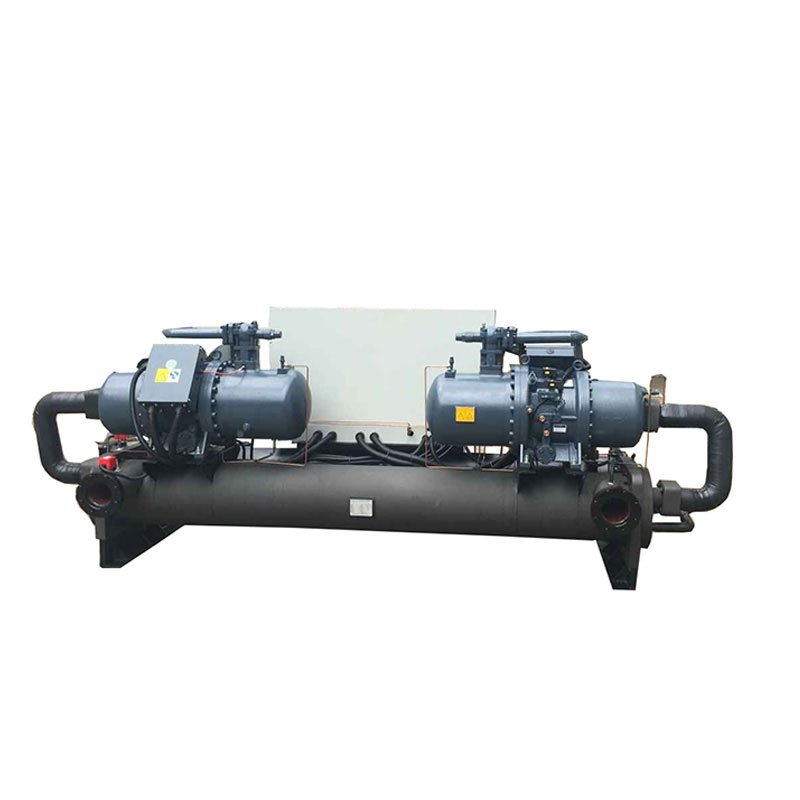

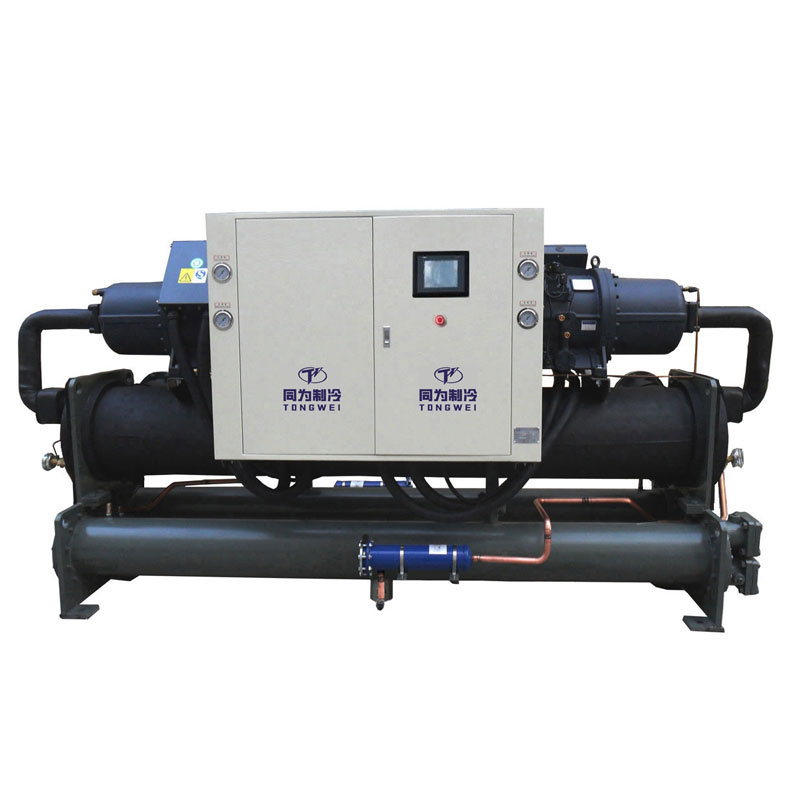

Stationär vattenkylare för drycksprocess

Stationär vattenkylare för drycksprocess

Stationär vattenkylare är en typ av kylanordning som absorberar värme från processvatten och överför den till en separat vattenkälla, såsom ett kyltorn, det inkluderar inte en pump och vattentank. Denna typ av vattenkylsystem har hög effektivitet och stabilitet.dryckekylare, Ge kylvatten med låg temperatur, minska temperaturen i dryckstillverkningsprocessen, kylarna använder för förformsform, flaskblåsning, flaskfyllning och dryckskylning. Stationary Water Chiller är utrustad med Panasonic/Danfoss Scroll Compressor för1/2 hk till 60 hkKylkapacitet, semi-hermetic hanbell /bizter skruvkompressor föröver 30 hkKylkapacitet med användning av R407C, R410A, R134A och R404A är alla tillgängliga beroende på kylarens arbetsvillkor, applikationskrav och omgivningstemperatur, skal- och rörförångare, expansionsventil och vattenkyld skal och rörkondenser. Med ett brett temperaturkontrollområde och utmärkningskapacitet, kan det kunna kontrollera temperaturen mellan -C -cl -C -CC -kondenser. Med ett brett temperaturkontrollområde och utmärkningskapacitet, det kan styra kontrollens temperatur mellan CLE till 25 ° C. Den behöver ansluta med kyltornets kylpump och buffertvattenbehållare utanför. Vi tillhandahåller inte bara stationär vattenkylare utan ocksåstationär luftkyld kylare , Bärbar vattenkylare ochIndustrikylare.

As a China leading manufacturer and supplier of stationary chiller over 15 years, Tongwei has exported various stationary air cooled or water-cooled chillers cooling capacity from 10 Ton,20 Ton,40Ton,50Ton,80Ton 120 Ton and 200Ton to the USA, Canada, Philippines, Australia, Malaysia, Singapore, Indonesia, Chile, Mexico, ,Argentina, Colombia, South Africa, Kuwait, Egypt, Saudi Arabien etc. Vi tillhandahåller inte bara högkvalitativa kylmaskiner, utan vi prioriterar utmärkt kundservice. En stor fördel med vår Tongwei är att våra kunder är vår högsta prioritet, som skiljer oss från våra konkurrenter. Vårt kunniga team ägnar sig åt att tillhandahålla utmärkt kundservice och din tillfredsställelse. Några av de viktigaste fördelarna som vårt team ger för din kylare inkluderar: noggrant packa upp, rengör och testa varje kylsystem innan frakt; Genomföra rutinmässiga kvalitetssäkringskontroller på varje enhet; Endast skicka helt nya maskiner och system till våra kunder; felsöka och lösa problem så snabbt och effektivt som möjligt.Kontakta ossIdag för att få alla dessa stora fördelar med din stationära kylare. En medlem av vårt team kommer gärna att ta itu med alla frågor du kan ha och diskutera fullständiga tekniska specifikationer. Vi ser fram emot att arbeta med dig.

Stationär vattenkylare teknisk specifikation

Hur fungerar stationär vattenkylare för dryckeprocess?

Eftersom denna stationära vattenkylare är vattenkyld, behöver den ansluta till kyltornet för värme som sprids, kylaren är med skal- och rörindunstare och kondensor, så den behöver också anslutningstank och pump utanför, se Blow-anslutning för referens:

Stationär vattenkylare med buffertvattenbehållare utanför installationen för referens

3. Funktioner av stationär vattenkylare

»Högkvalitativa märkesvaror Panasonic/DANFSSO Scroll Compressor eller Hanbell/Bizter Screw Compressor för lågbrus -annons som går smidigt.

»Stationär vattenkylningskapacitet från 10 ton till 300 ton, kyld vattentemperatur från -30 ℃ till 25 ℃.

»Stationär vattenkylare använder högeffektivt skal- och rörvärmeväxling för att förbättra kyleffektiviteten. Samtidigt, för att minska mängden smörjolja som kommer in i värmeväxlaren, ökar kylaren det sekundära oljeinnehållet för att minimera mängden olja som kommer in i värmeväxlaren och passerar den genom en specialdesignad injektor. Oljeåtergångsanordningen leder smörjoljan i värmeväxlaren tillbaka till kompressorn, förbättrar enhetens kyleffektivitet och förbättrar tillförlitligheten i enhetens drift.

»Med en vattenpump kommer en kontinuerlig ström av kylt vatten in i kylaren från vattentanken. Vattentanken och kylkomponenterna i den vattenkylda kemiska kylaren är anslutna genom vattenrör

»Använd köldmedier som R404A, R410A, R134A/R407C, etc. för att uppfylla kraven för kyltemperatur och miljöskydd

»380V-415V/50Hz 3PH för standarddesign. Olika design på kundens begäran som 220-570V 60Hz 3PH för Filippinerna, Mexiko eller USA-kunder.

»Det behöver ansluta till kyltorn, extern vattentank och kondensorvattenpump.

Vilka är de viktigaste komponenterna i stationär vattenkylare för dryckeprocess?

4.1 Kompressor

Kompressorn är den viktigaste rörelsen i stationär vattenkylare eftersom den producerar tryckvariationer för att rör om köldmediet.

För stationär vattenkylare för drycksprocess,från 10 ton till 50 ton, som är med Panasonic/Danfoss Scroll Compressor,Över 30ton, som är med Hanbell -skruvmärket eller bizter skruvkompressor för valfritt beror på den erforderliga kylkapaciteten, med R407C kylmedium, är detta varumärkeskompress med hög kyleffektivitet, lågt brus, energibesparing, miljöskydd och hållbarhet, säkerhet och stabilitet.

Varje skruvkompressor med 4 steg med energikontroll 25%-50%-75%-100%för att se till att hela skruvkylaren är stabil och garanterar hög kylprestanda.

Panasonskompressor

Danfoss kompressor

Hanbell skruvkompressor

Bizter skruvkompressor

4.2 Evaporator

Förångaren är en avgörande del av stationär vattenkylare, eftersom den är ansvarig för att extrahera värme från vätskan som kyls, den är belägen mellan kompressorn och expansionsventilen. Vattenkyld skruvkylare använder mycket effektivt slingskal och rörtyp värmeväxlare som förångare.

Förångare av skal och rör

4.3 Kondensor

Kondensorn för vattenkyld skruvkylare är vatten-cooed typskal och rör för hög värmeväxlingseffektivitet och god stabilitet. Det är att kyla ner kylmedelsången som frigörs från kompressorn till en flytande eller gas-vätska.

Vattenkyld skal och rörkondensor

4.4 Controller Panel

Tongwei-kylare använder integrerat PLC-kontrollsystem med mänskliga datorgränssnitt och stor LED-pekskärmspanel.

PLC Controller Panel

Stationära luftkylare mot stationära vattenkylare

▪ Luftkylda kylare kräver mindre underhåll än vattenkylda enheter.

▪ Luftkylda kylare kräver inte ett vattenkyltorn eller en kylpump med kondensatorer.

▪ Konsumera ungefär 10% mer kraft än en vattenkyld enhet på grund av våta ytor som överför värmen bättre

än torra ytor.

▪ Luftkylda kylare kräver mindre vatten.

Luftkylda kylsystem används ofta på platser där vattenresurser inte är tillräckliga eller vattenkvaliteten är inte särskilt bra. Den mest praktiska delen är att luftkylda kylsystem inte kräver kyltorn, så de är enkla att installera. (Om en luftkyld kylare inte är vad du behöver, se vattenkyld kylare.)

120 ton stationär luftkyld kylare

120 ton STAITIONARY Vattenkyld kylare

Vad är skillnader mellan stationär kylare och bärbar kylare?

Den största skillnaden mellan stationär kylare och bärbar kylare är att:

Stationär kylare inkluderar inte en pump eller tank inuti, som behöver buffertvattenbehållare och vattenpump utanför;

Bärbar kylareKombinerar alla nödvändiga komponenter inklusive - kylkretsen, fullständig diagnostisk pekskärmskontroller och elektricitet, processpump, en reservoartank, som enkelt ska installeras.

Stationär vattenkyld kylare

Bärbar vattenkyld kylare

Hur väljer du höger vattenkyltorn för din stationära vattenkylare?

Vattenkyld kylare behöver ansluta tillvattenkyltornOch vattenkylningspumpen utanför för värmeavledning, så hur man väljer rätt vattenkyltornsmodell till din vattenkylda skruvkylare?

Det finns tre viktiga temperaturfaktorer som du måste tänka på när du väljer ett kyltorn för vattenkyld kylare:Inlopp varmvattentemperatur, utlopp kallt vattentemperaturochvåtkula temperatur. Den varma vattentemperaturen är den som kommer in i tornet. Den kalla vattentemperaturen är den som lämnar vattnet medan den våta glödlampans temperatur hänvisar till den rådande temperaturen i det geografiska regionen där tornet är beläget.

Tillvägagångssätt är termen som används för att hänvisa till skillnaden mellan vattenkällans temperaturer när den kommer in i tornet kontra temperaturen på vattnet när det har lämnat tornet. Detta är en avgörande bestämning av effektiviteten i värmeväxlingsprocessen.

För att välja rätt kyltorn bör mekanisk effektivitet prioriteras. Detta hänvisar till mängden fläktkraft som behövs för att cirkulera omgivande luft inom kyltornet. Området - eller skillnaden i temperatur mellan varmt och kallt vatten - är också avgörande eftersom det kommer att påverka energianvändningen.

Så för att ta reda på hur du väljer ett kylvattentorn med tillräcklig kylkapacitet bör du förstå vilka omständigheter som kräver användning av ett kyltorn. Vänligen hitta nedanstående vattenkyltorn är lämpligt för vattenkyld skruvkylare:

Hur kan jag välja rätt stationär vattenkylare?

Det finns fem viktiga kylspecifikationer som du behöver överväga när du väljer en kylare för din applikation: kylkapaciteten för kylare, den spänning som krävs för drift, den tillhörande pumphästkraften och flödeshastigheten (kontakta oss för anpassat val), kylmedel och förångartyp.

8.1 Beräkna rätt kylkapacitet för kylare

En av de oftast frågar om hur vi kan veta kylkapaciteten för kylare.  Vi använder kw, ton, men/h, kcal/h för att välja kylkylningskapacitet:1 kW = 860 kcal/h;  1 ton = 3,517 kW;

1 kW = 3412 btu/h;

Det finns också en formel för att beräkna kylkapaciteten för kylare:.

Kylkapacitet (KW) = flödeshastighet (M3/H)*Tempförändring (T1-T2) /0.86

Värmelastning = C (specifik värme)* M (kvalitetsutgång per timme)* Tempförändring (T1-T2)

Överdimensionerad kylaren med 20% idealstorlek i kw = kW x 1.2

Noterat: T1: Inkommande vattentemperatur (℃) T2: Obligatorisk kyltvattentemperatur (℃)

Till exempel, vilken storlek på kylaren krävs för att kyla 10 m³ vatten från 35 ° C till 15 ° C på 1 timme?

Temperaturdifferens = 35 ℃ -15 ℃ = 20 ℃

Vattenflödeshastigheten = 10 m³/timme

Kylkapacitet i kW = 10 x 20 ÷ 0,86 = 232 kW

Överdimensionerad kylaren = 232 x 1,2 = 278,4 kW

278.4 KW Kylkapacitet för kylare krävs.

8.2 Kraft

Olika länder och regioner har olika standarder för industriell el, de gemensamma kraftförsörjningarna är208-230V, 380-420V, 440-480V, 50Hz eller 60Hz, 3fas.

Sådana på Filippinerna är strömförsörjningen 220V 60Hz 3PH, 380V 60Hz 3PH, 460V 60Hz 3PH;

I Singapore och Malaysia är strömförsörjningen 415V 50Hz 3PH;

I Mexiko är strömförsörjningen 220V 60Hz 3PH;

I USA är strömförsörjningen 208V 60Hz 3Ph; 575V 60Hz 3Ph; 480V 60Hz 3ph och så vidare

8.3 Köldmedium

R22, R407C, R404A, R134A är valfria val.

R22: God kyleffekt, men R22 anses vara en kraftfull växthusgas, så den är förbjuden i de flesta länder.

R407C: En bra ersättning för R22, bra kyleffekt.

R404A: Lämplig för applicering som kräver låg temperatur (under -10 ° C).

R134A: En icke-brandfarlig gas som främst används som ett "högtemperatur" kylmedium, lämpligt för luftkyld kylare som arbetar vid en hög omgivningstemperatur över 50 ℃.

8.4 Evaporator Välj

Luftkyld skruvkylare använder i allmänhet en förångare: bara ärskal- och rörvärmeväxlare.Snal och rörtyp förångare, som kräver en extra vattenbuffertbehållare för att ansluta.

8.5 Buffertvattentankkapacitet Välj

Buffertankens kapacitet kan anpassas efter specifika behov. Det kan buffra en större värmebelastning, lagra mer kylt vatten.

304 Vattentank i rostfritt stål

Fraktväg av stationär vattenkylare för drycksprocess

Som en professionell vattenkyltleverantör och exportör har vi vår egen leverantör för att ordna leveransen. Vår kylmaskin är med plywoodförpackning, som förhindrar skador under transport och uppfyller exportstandarder. Det finns tre sätt kan leverera din kylenhet:

1. Fartyg med flyg: Eftersom kylaren är med kompressor, vattenpump och fläktar, är det komprimerade köldmediet och olja inuti kompressorn ett farligt föremål med möjligheten till explosion, så den måste frigöra det komprimerade kylmedlet före transport. (Det betyder att vattenkylare utan köldmedium när du väljer detta sjöfartsväg. Efter att maskinen anländer till din destination måste du lägga till köldmedium av lokala proffs. Flygbolaget för flygbolaget begär också att tillhandahålla många dokument för att bevisa att kylaren inte är en farlig produkt. Luftkostnaden är mycket hög kan vara högre än kostnaden för kylare, så genom flyg för att leverera är inte den läge för transport som rekommenderas till vår kund.

2. Skickan till sjöss: Transporttiden är längre än med luft, men fraktkostnaden är billig, och det finns inget behov av att lägga till köldmedium efter att utrustningen anländer till destinationen. Detta sjöfartsväg är det lämpligaste transportsättet för dig att leverera din lokala hamn.

3.Om du har din egen leveransbehållare i din andra leverantör i Kina kan vi hjälpa dig att leverera kylmaskinen till din leverantör i någon stad i Kina.

Varför ska du välja Tongwei för din vattenkylda kemiska kemisk typ kylare leverantör?

▪ Erfarenhet du kan lita på

Vi har designat och byggt vattenkylare i över 15 år. Från luftkyld kylare till vattenkylda kylare och allt däremellan har vi byggt kylare för nästan varje bransch och varje applikation.

▪ Snabb offert

Få en offert för ditt projekt idag! Vi tillhandahåller vanligtvis en anpassad offert inom 2 timmar.

▪ Kundtjänst dygnet runt

Tro att vi alltid kommer att vara vid din sida. Oavsett om du har en fråga eller behöver en offert, finns det alltid någon som svarar på telefonen 24 timmar om dygnet.

▪ Slät och pålitlig maskin

Våra produkter tillverkas av högkvalitativa material och vi erbjuder en konkurrensgaranti på alla industriella kylare.
