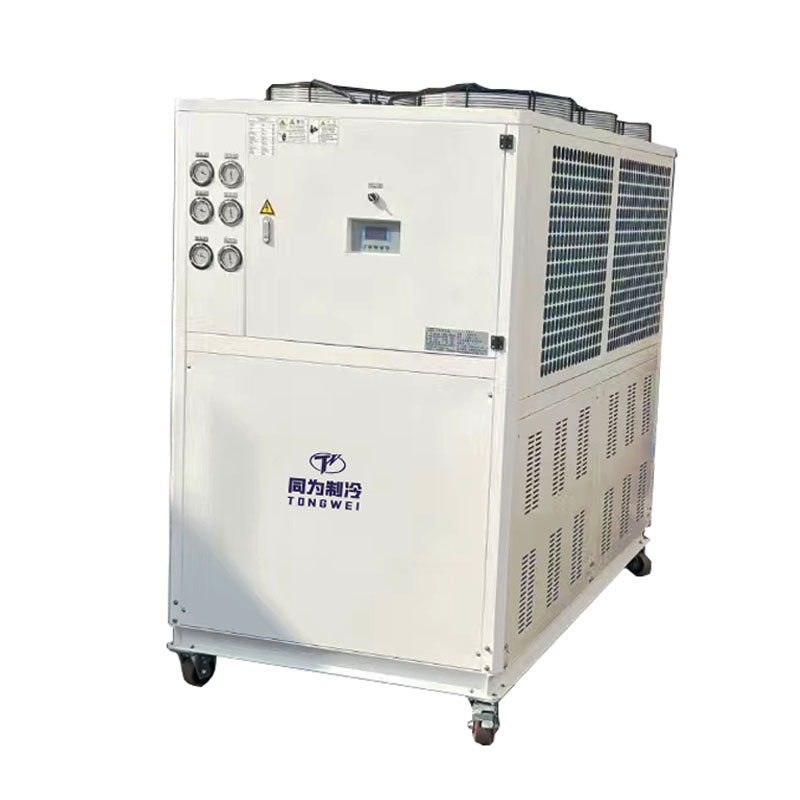

Stationärt luftkylningssystem för elektroplätering och plätering

Stationärt luftkylningssystem för elektroplätering och plätering

Stationärt luftchillsystem är en typ av kylsystem som kyler vätska och fungerar i samband med utrustningens lufthanteringssystem. Luftkylda kylare är typer av kylare som förlitar sig på att använda fläktar för att ta bort värme utanför byggnaden snarare än att förlita sig på ett kyltorn. Huvudkomponenten är en fristående kylare som måste pipas till en pump och en separat tank eller pool till funktion. Detta kylsystem har vanligtvis separata kontroller för kylaren och pumpen eller pumpar, med elektriska anslutningar för varje komponent. Helst bör kontrollerna kopplas ihop för att förhindra att kylaren kyls tills cirkulationspumpen är igång.1/2 hk till 60 hkKylkapacitet, semi-hermetic hanbell /bizter skruvkompressor föröver 30 hkKylkapacitet med användning av R407C, R22, R134A och R404A är alla tillgängliga beroende på kylarenhetens arbetsvillkor, applikationskrav och omgivningstemperatur. Kyltemperaturkontrollområdet är från -30 ℃ till +25 ℃. Stationära luftkylda kylare kylare används inte bara för att kyla elektroplätering och plätering, utan också allmänt använda för livsmedelsindustrin, gummi, gummi, tryckning, plastinsprutning, dryckeproduktion, metallpolering, läkemedelsindustrin och andra andra industrier.

Stationärt luftkylsystem för elektroplätering och plätering kallas ocksåElektroplätering och pläteringskylareellerelektropläteringssystem, som tar bort värme från elektropläterings- och pläteringsbearbetningssystem. Elektroplätering är en metallbehandlingsprocess som applicerar ett lager av metall istället för färg till metallytan. Elektropläteringskylaren tar bort värmen som genereras under den elektrokemiska processen genom luftkyld kondensor. Kontrollventiler och termiska sensorer upptäcker eventuella förändringar i temperaturen i elektropläteringsprocessen. Det har miljövänligt beteende på grund av ozonskyddande köldmedium. Det är känt för sin enkel installation och underhåll i olika applikationer.

As a China leading manufacturer and supplier of stationary air chiller system over 15 years, Tongwei has exported various stationary air cooled or water-cooled chillers cooling capacity from 10 Ton,20 Ton,40Ton,50Ton,80Ton 120 Ton and 200Ton to the USA, Canada, Philippines, Australia, Malaysia, Singapore, Indonesia, Chile, Mexico, ,Argentina, Colombia, South Africa, Kuwait, Egypt, Saudiarabien etc. Vi tillhandahåller inte bara högkvalitativa kylmaskiner, utan vi prioriterar utmärkt kundservice. En stor fördel med vår Tongwei är att våra kunder är vår högsta prioritet, som skiljer oss från våra konkurrenter. Vårt kunniga team ägnar sig åt att tillhandahålla utmärkt kundservice och din tillfredsställelse. Några av de viktigaste fördelarna som vårt team ger för din kylare inkluderar: noggrant packa upp, rengör och testa varje kylsystem innan frakt; Genomföra rutinmässiga kvalitetssäkringskontroller på varje enhet; Endast skicka helt nya maskiner och system till våra kunder; felsöka och lösa problem så snabbt och effektivt som möjligt.Kontakta ossIdag för att få alla dessa stora fördelar med din stationära kylare. En medlem av vårt team kommer gärna att ta itu med alla frågor du kan ha och diskutera fullständiga tekniska specifikationer. Vi ser fram emot att arbeta med dig.

Stationärt luftkylsystem teknisk specifikation

Hur fungerar stationära luftkylsystem?

Stationär luftkylare med buffertvattenbehållare utanför installationen för referens

Funktioner i stationärt luftkylningssystem

»Kylkylningskapacitet från 1/2 ton till 200 ton.

»Högkvalitativa märkesvaror Panasonic/DANFSSO Scroll Compressor eller Hanbell/Bizter Screw Compressor för lågbrus -annons som går smidigt.

»Förångare av skal och rör /rostfritt stålplatta

»Använd köldmedier som R404A, R410A, R134A/R407C, etc. för att uppfylla kraven för kyltemperatur och miljöskydd

»Temperaturvalsintervall: Processkylt vatten mellan 35 ° C och -30 ° C kan tillhandahållas (användare kan välja olika enhetsspecifikationer enligt olika produktionsbehov)

»Inget behov av vattenkyltorn

»Enkel installation och drift, kostnader med låg underhåll

Vilka är de viktigaste komponenterna i det stationära luftkylsystemet för elektroplätering och plätering?

4.1 Kompressor

Kompressorn är den viktigaste rörelsen i stationär luftkyld kylare eftersom den producerar tryckvariationer för att rör om kylmedlet.

För stationärt luftkylsystem för elektroplätering och plätering, vilket är med Panasonic /Danfoss Scroll -kompressor eller Hanbell /Bizter -varumärkesskruvkompressor för valfritt beror på den erforderliga kylförmågan, med R407C -kylmedel, är detta varumärkeskomprimering med hög kylningseffektivitet, lågbuller, energibesparing, miljöskydd och varbarhet, säkerhet.

Varje skruvkompressor med 4 steg med energikontroll 25%-50%-75%-100%för att se till att hela skruvkylaren är stabil och garanterar hög kylprestanda.

Panasonskompressor

Danfoss kompressor

Hanbell skruvkompressor

Bizter skruvkompressor

4.2 Evaporator

Förångaren är en avgörande komponent i stationär kylare eftersom den är ansvarig för att extrahera värme från vätskan som kyls, den ligger mellan kompressorn och expansionsventilen. Det finns tre typer av förångare:Rostfritt stålspole i förångare av vattentank, förångare av rostfritt stålplatttyp, skal- och rörindunstare.

SS -spole i SS Water Tank Evaporator

Förångare av skal och rör

3.3 Vattenpump

Vattenpumpen är utformad för att öka trycket och flödet av det kylda vattnet i ett stängt utrymme.

Vattentrycksvattenpumpen för kylare är cirka 2 bar, men om du behöver mer högre vattentryck, säger PLS när du undersöker. Till exempel, när du använder kylare för kylflaskblåsningsmaskin, behöver vattentrycket för vattenpumpen cirka 4 bar.

Vattenpump

Vattenpump med högt tryck

3.4 Kondensor

Kondensorn för stationär luftkyld kylare är utrustad med effektiva tväragsfenor och kvinnliga gängade kopparrör för hög värmeväxlingseffektivitet och god stabilitet. Det är att kyla ner kylmedelsången som frigörs från kompressorn till en flytande eller gas-vätske blandning.

Aluminiumfen+fläktkondensor

4.5 Controller Panel

Tongwei -kylare använder precisionskontroller för digital temperatur, den RS485 kommunikationsport ， som kan göra fjärrövervakning och kontroll. Enkel drift, låg felfrekvens, hög säkerhetsfaktor, enkel installation.

Kontrollpanel

5.Stationär luftkylda kylare mot stationära vattenkylda kylare

▪ Luftkylda kylare kräver mindre underhåll än vattenkylda enheter.

▪ Luftkylda kylare kräver inte ett vattenkyltorn eller en kylpump med kondensatorer.

▪ Konsumera ungefär 10% mer kraft än en vattenkyld enhet på grund av våta ytor som överför värmen bättre

än torra ytor.

▪ Luftkylda kylare kräver mindre vatten.

Luftkylda kylsystem används ofta på platser där vattenresurser inte är tillräckliga eller vattenkvaliteten är inte särskilt bra. Den mest praktiska delen är att luftkylda kylsystem inte kräver kyltorn, så de är enkla att installera. (Om en luftkyld kylare inte är vad du behöver, se vattenkyld kylare.)

120 ton stationär luftkyld kylare

120 ton STAITIONARY Vattenkyld kylare

Vad är skillnader mellan stationär kylare och bärbar kylare?

Den största skillnaden mellan stationär kylare och bärbar kylare är att:

Stationär kylare inkluderar inte en pump eller tank inuti, som behöver buffertvattenbehållare och vattenpump utanför;

Bärbar kylareKombinerar alla nödvändiga komponenter inklusive - kylkretsen, fullständig diagnostisk pekskärmskontroller och elektricitet, processpump, en reservoartank, som enkelt ska installeras.

Stationär luftkyld kylare

Bärbar luftkyld kylare

Hur kan jag välja rätt stationärt luftkylningssystem?

Det finns fem viktiga kylspecifikationer som du behöver överväga när du väljer en kylare för din applikation: kylkapaciteten för kylare, den spänning som krävs för drift, den tillhörande pumphästkraften och flödeshastigheten (kontakta oss för anpassat val), kylmedel och förångartyp.

7.1 Beräkna rätt kylkapacitet för kylare

En av de oftast frågar om hur vi kan veta kylkapaciteten för kylare.  Vi använder kw, ton, men/h, kcal/h för att välja kylkylningskapacitet:1 kW = 860 kcal/h;  1 ton = 3,517 kW;

1 kW = 3412 btu/h;

Det finns också en formel för att beräkna kylkapaciteten för kylare:.

Kylkapacitet (KW) = flödeshastighet (M3/H)*Tempförändring (T1-T2) /0.86

Värmelastning = C (specifik värme)* M (kvalitetsutgång per timme)* Tempförändring (T1-T2)

Överdimensionerad kylaren med 20% idealstorlek i kw = kW x 1.2

Noterat: T1: Inkommande vattentemperatur (℃) T2: Obligatorisk kyltvattentemperatur (℃)

Till exempel, vilken storlek på kylaren krävs för att kyla 10 m³ vatten från 35 ° C till 15 ° C på 1 timme?

Temperaturdifferens = 35 ℃ -15 ℃ = 20 ℃

Vattenflödeshastigheten = 10 m³/timme

Kylkapacitet i kW = 10 x 20 ÷ 0,86 = 232 kW

Överdimensionerad kylaren = 232 x 1,2 = 278,4 kW

278.4 KW Kylkapacitet för kylare krävs.

7.2 Kraft

Olika länder och regioner har olika standarder för industriell el, de gemensamma kraftförsörjningarna är208-230V, 380-420V, 440-480V, 50Hz eller 60Hz, 3fas.

Sådana på Filippinerna är strömförsörjningen 220V 60Hz 3PH, 380V 60Hz 3PH, 460V 60Hz 3PH;

I Singapore och Malaysia är strömförsörjningen 415V 50Hz 3PH;

I Mexiko är strömförsörjningen 220V 60Hz 3PH;

I USA är strömförsörjningen 208V 60Hz 3Ph; 575V 60Hz 3Ph; 480V 60Hz 3ph och så vidare

7.3 Köldmedium

R22, R407C, R404A, R134A är valfria val.

R22: God kyleffekt, men R22 anses vara en kraftfull växthusgas, så den är förbjuden i de flesta länder.

R407C: En bra ersättning för R22, bra kyleffekt.

R404A: Lämplig för applicering som kräver låg temperatur (under -10 ° C).

R134A: En icke-brandfarlig gas som främst används som ett "högtemperatur" kylmedium, lämpligt för luftkyld kylare som arbetar vid en hög omgivningstemperatur över 50 ℃.

7.4 Evaporator Välj

Luftkyld skruvkylare använder i allmänhet en förångare: bara ärskal- och rörvärmeväxlare.Snal och rörtyp förångare, som kräver en extra vattenbuffertbehållare för att ansluta.

7.5 Buffertvattentankkapacitet Välj

Buffertankens kapacitet kan anpassas efter specifika behov. Det kan buffra en större värmebelastning, lagra mer kylt vatten.

304 Vattentank i rostfritt stål

Reservdel för stationär luftkyld kylare

Industriella tillämpningar av stationärt luftkylningssystem

Stationär kylare är mycket populära kylsystem som kan ge stabila och pålitliga vattenkylningskällor för både industriell och kommersiell användning.

Luftkylda kylare används inte bara för elektroplätering och plätering, utan används också i stor utsträckning inom plastindustri, livsmedelsindustri, kemisk industri och cement/ betongkylning.

9.1 Plastindustri

Stationära luftkylda kylare används också i stor utsträckning i plastbearbetning och plastindustri inklusive plastinsprutningsgjutning, plastextruder och extruderingslinjer, blåsmaskiner.

Funktionen med att använda en luftkyld skruvkylare är att tillhandahålla kylvattenflödeshastigheten för kylning av plastformens temperatur för att se till att produktkvaliteten och produktionseffektiviteten.

Stationär luftkyld kylare för plastindustri

9.2 Kemisk industri

Läkemedelsindustrin förbereder läkemedel genom att bearbeta genom olika uppvärmnings- och kylningsparametrar som blandning, extrudering, blandning, luftkyld skruvkylare är kylmaskiner som ger kylvatten med låg temperatur, minskar temperaturen på kemiska maskiner och farmaceutisk kylning.

Luftkyld skruvkylare för kemisk industri

9.3 Cement /betongkylning

Cementproduktion involverar en serie kemiska reaktioner som genererar betydande mängder värme. Blandning blandas vanligtvis med vatten till från materialet som kallas betong vars temperatur till stor del bestäms av vattnet som används i den kemiska kombinationen av cementaggregat och vatten.

Fraktväg av stationärt luftkylningssystem

Som en professionell vattenkyltleverantör och exportör har vi vår egen leverantör för att ordna leveransen. Vår kylmaskin är med plywoodförpackning, som förhindrar skador under transport och uppfyller exportstandarder. Det finns tre sätt kan leverera din kylenhet:

1. Fartyg med flyg: Eftersom kylaren är med kompressor, vattenpump och fläktar, är det komprimerade köldmediet och olja inuti kompressorn ett farligt föremål med möjligheten till explosion, så den måste frigöra det komprimerade kylmedlet före transport. (Det betyder att vattenkylare utan köldmedium när du väljer detta sjöfartsväg. Efter att maskinen anländer till din destination måste du lägga till köldmedium av lokala proffs. Flygbolaget för flygbolaget begär också att tillhandahålla många dokument för att bevisa att kylaren inte är en farlig produkt. Luftkostnaden är mycket hög kan vara högre än kostnaden för kylare, så genom flyg för att leverera är inte den läge för transport som rekommenderas till vår kund.

2. Skickan till sjöss: Transporttiden är längre än med luft, men fraktkostnaden är billig, och det finns inget behov av att lägga till köldmedium efter att utrustningen anländer till destinationen. Detta sjöfartsväg är det lämpligaste transportsättet för dig att leverera din lokala hamn.

3.Om du har din egen leveransbehållare i din andra leverantör i Kina kan vi hjälpa dig att leverera kylmaskinen till din leverantör i någon stad i Kina.

Varför ska du välja Tongwei för din stationära leverantör av luftkylare?

▪ Erfarenhet du kan lita på

Vi har designat och byggt vattenkylare i över 15 år. Från luftkyld kylare till vattenkylda kylare och allt däremellan har vi byggt kylare för nästan varje bransch och varje applikation.

▪ Snabb offert

Få en offert för ditt projekt idag! Vi tillhandahåller vanligtvis en anpassad offert inom 2 timmar.

▪ Kundtjänst dygnet runt

Tro att vi alltid kommer att vara vid din sida. Oavsett om du har en fråga eller behöver en offert, finns det alltid någon som svarar på telefonen 24 timmar om dygnet.

▪ Slät och pålitlig maskin

Våra produkter tillverkas av högkvalitativa material och vi erbjuder en konkurrensgaranti på alla industriella kylare.
