Luftkylt industriellt kylsystem: Typer och komponenter

Vad är luftkylda industriella kylsystem?

Luftkylda industriella kylsystemär kylningssystem som låg temperatur på maskiner, tar bort värme från produktionsprocessen och utrymmen genom att cirkulera vatten eller andra vätskor som använder omgivande luft som värmeavstötningsmedium. Med andra ord är luftkylda kylare kylare inte ansvarig för att generera förkylning: det sprider värmen med luftblåsarna, vilket underlättar dess överföring utanför tilldelningen. Till skillnad från traditionella industriella kylare som använder kyltorn eller grundvatten, förlitar luftkylda industrikylsystem på luftblåsare för att sprida värme utanför byggnaden.

Vad är komponenter i en luftkyld industrikylare?

Det finns fyra huvudkomponenter i en luftkyld industrikylare är: kompressor, kondensor, värmeväxling eller förångare och expansionsventiler

Luftkyld industrikylkompressor

Kompressorn tillhandahåller drivkraften som rör kylmediet genom systemet, som kan ses som hjärtat av kylaren. De olika typerna av kompressorer är skruv, fram- och återgående, rullning, roterande och centrifugal. Vi använder i allmänhet två huvudtyper kylare: en är rullningskompressor för 1 TR till 60 TR -kylkapacitet av luftkyld industriell kylare; den andra är skruvkompressor för över 60 TR -kylkapacitet av luftkyld industriell kylare.

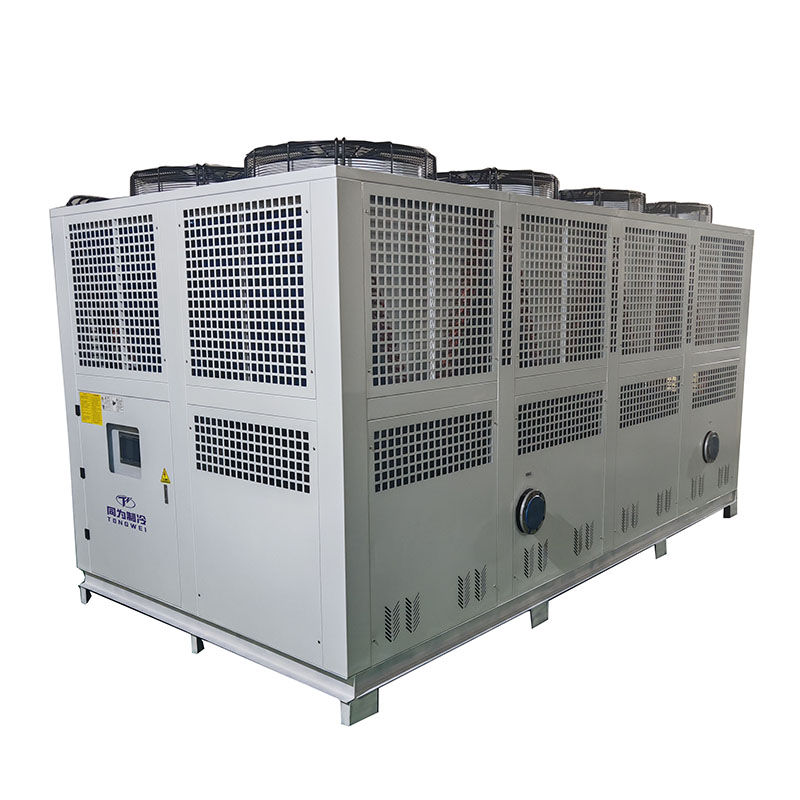

Luftkyld industriell kylkondensor

Kondensorn är en värmeväxlare som överför värme från kylaren till luften och kyls med luft. Luftkylda industrikylare kondensatorer består av kopparrör som bär flytande köldmedium och aluminiumfenor som underlättar värmeöverföring till den förbipasserande luften av fläktar, så det finns fläktar på toppen av luftkylda industriella kylare. Dessa fläktar är vad som skiljer luftkylda industriella kylare från vattenkylda industrikiller.

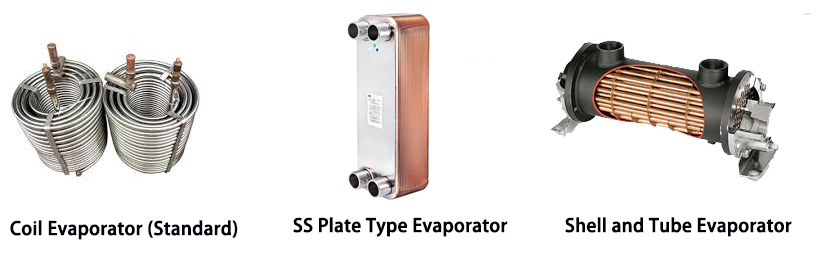

Luftkyld industriell kylare värmeväxling (förångare)

Förångaren är en värmeväxling som överför värme från köldmedium till vatten eller kylvätska. I förångaren extraheras värme från köldmediet innan den kommer in i kondensorn. Det finns tre typer förångare för luftkyld industrikylare är spole, skal och rör och platttyp. Effektiviteten för värmeöverföringen är en väsentlig funktion av en luftkyld industriell kylare, med hög effektivitet mäts av en förångningsförmåga att överföra mer energi med mindre värmeväxlingsområde.

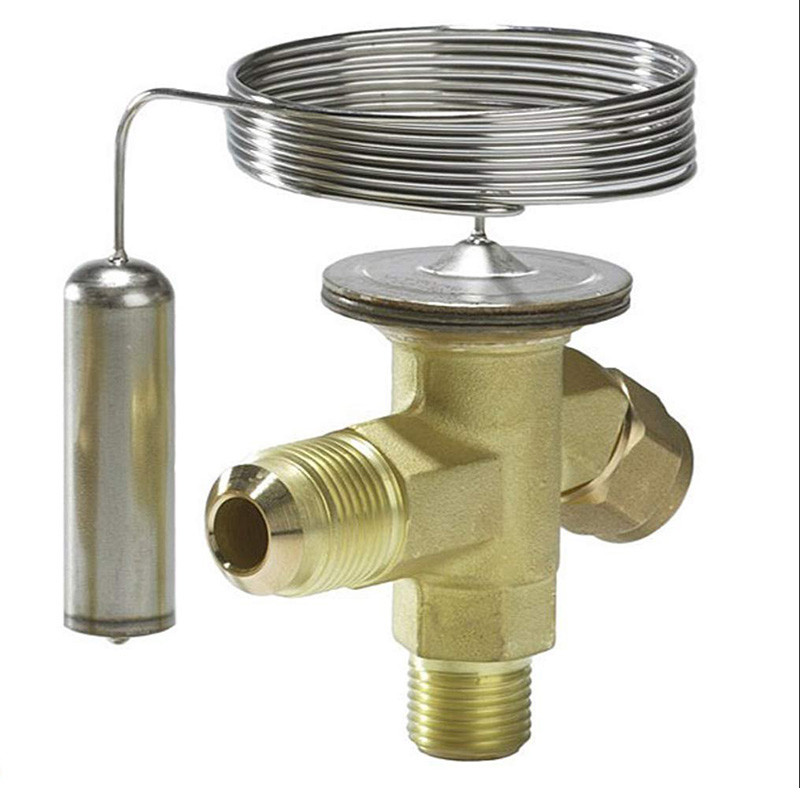

Luftkylda industriella kylarutvidgningsventiler

Expansionsventilen för luftkyld industrikylare håller den balansen mellan rätt mängd flytande köldmedium och rätt mängd supervärmning mellan kondensorn och förångaren.

Vilka är de typer av luftkylda industrikylare?

Luftkylda industrikylare är uppdelade i rullkylare och skruvkylare baserat på de typer av kompressorer de använder, kategoriseras också till bärbar luftkyld industrikylare och stationär industriell luftkyld kylare.

Bläddrande kylare

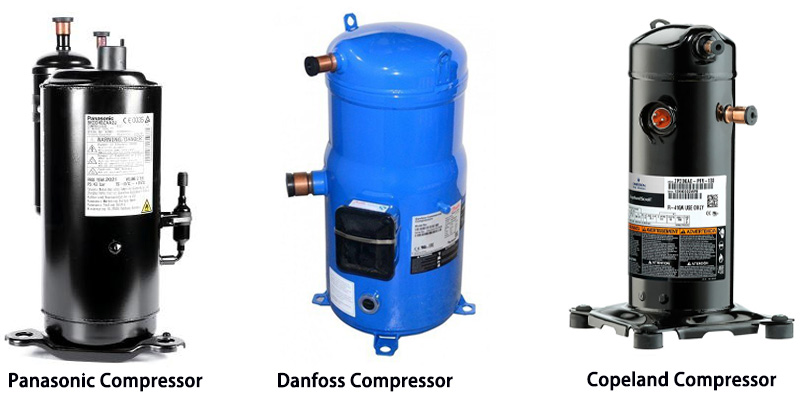

Rullkylare hänvisar till små kylare från 1/2 TR till 60 TR -kylkapacitet, som använder Panasonic, Danfoss och Copeland Scroll -kompressorer.

Skruvkylare

Skruvkylare hänvisar till stor kylare över 60TR -kylkapacitet, som använder fufeng, hanbell eller biterskruvkompressorer.

Bärbar luftkyld industrikylare

Termen "bärbar luftkyld industrikylare"Beskriver kylarens standardkonfiguration snarare än dess rörlighet. När den har installerats, kan den mest bärbara luftkylda industrikillenheterna inte flyttas. Denna bärbara kylare hänvisar till något kylsystem som inkluderar viktiga komponenter som kompressor, kondensator, förångare Kylkrets, pump (S) och vattentank.

Dessa komponenter finns alla i ett enda fotavtryck. Bärbar luftkylda industrikylare kan hittas från 1/2 till 60 TR i kylkapacitet.

Stationär luftkyld industrikylare

Stationär luftkyld industrikylareAvser en kylare utan en integrerad pump och reservoar. Den primära komponenten i en stationär luftkyld industrikylare är en fristående kylenhet ansluten med rörledningar till en vattenpump och en separat vattentank för löpning. Stationära luftkylda industrikylare kan hittas allt från 2 TR till 250 TR i kylkapacitet.
