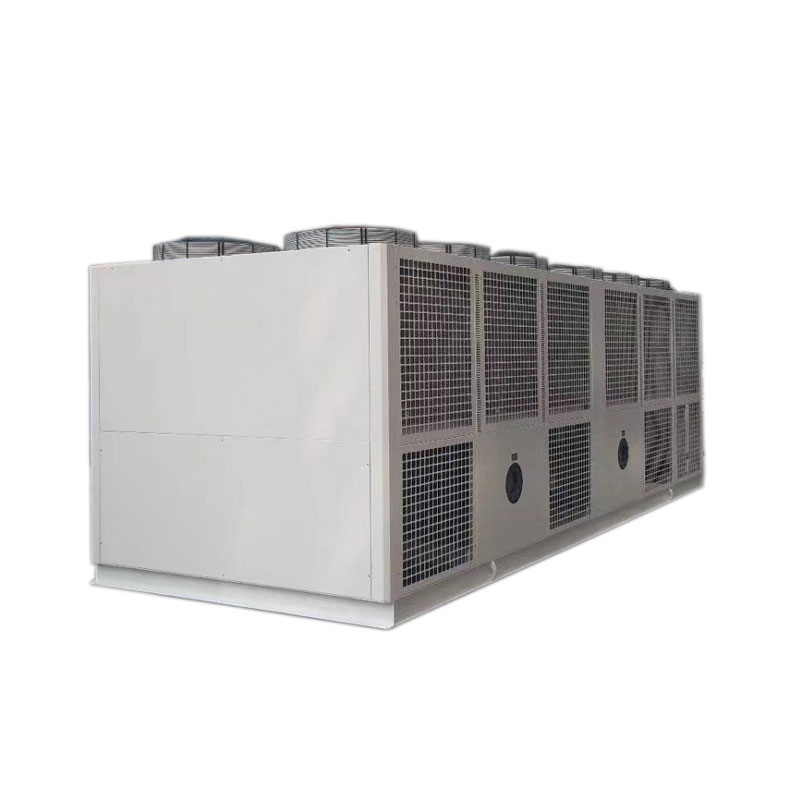

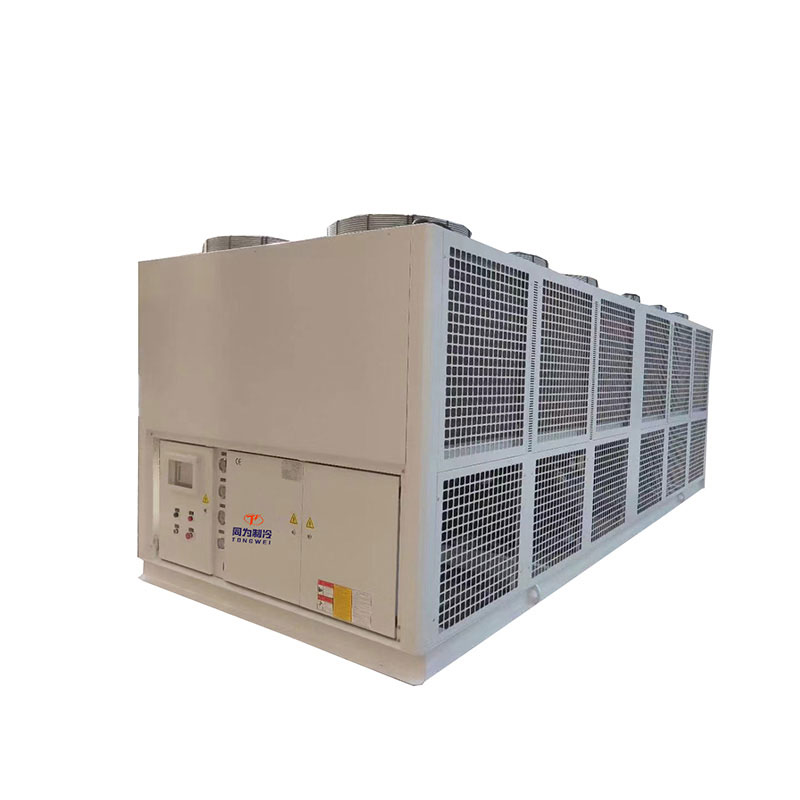

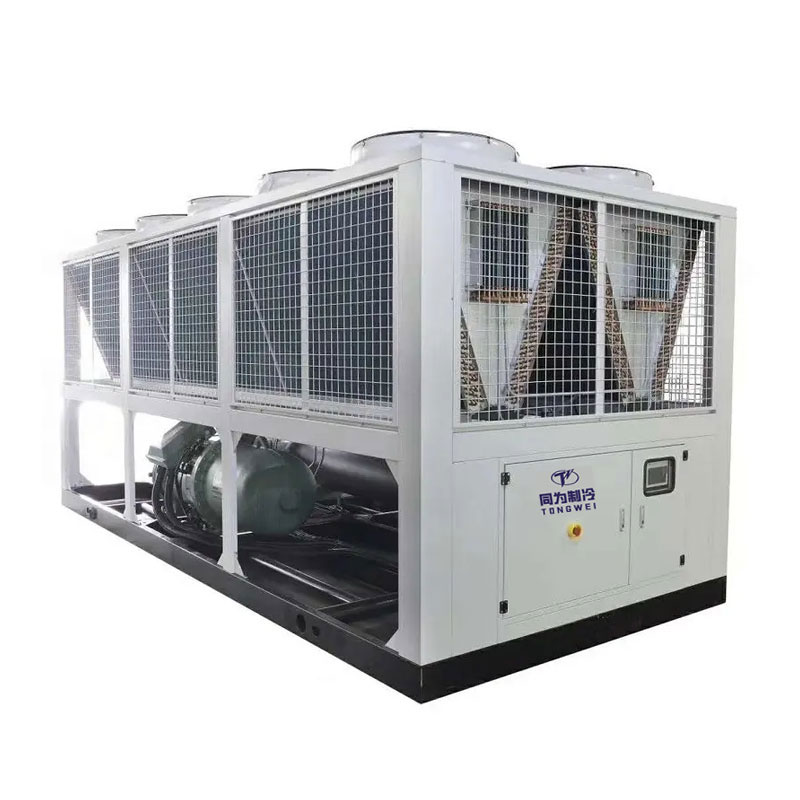

Industriell luftkyld skruvkompressor Glycol Chiller 0C

Industriell luftkyld skruvkompressor Glycol Chiller 0C

Industriell glykolkylare är en typ av lågtemperaturkylare som använder glykolvatten som cirkulerande kylvätska för att uppnå minustemperatur för industriella och processtillämpningar. De två typerna av etylenglykol är etylenglykolbaserade eller propylenglykolbaserade. Frostskyddsegenskaperna hos etylenglykol säkerställer att kylvätskan förblir i flytande tillstånd för att nå sin låga kylpunkt. Glykol rekommenderas för alla kylaggregat när drifttemperaturen är under 41°F (5°C). En glykolkylenhet består av kylkomponenter och rör som innehåller en glykol-vattenblandning som kylvätska. Den kylda vätskan från kylaggregatet transporteras genom rör associerade med värmeväxlaren som omger uppvärmningsprocessen. Efter att ha absorberat värme från den tillhörande processen, återförs det uppvärmda kylmediet till kylenheten för att kylas, och processen upprepas.

Industriell luftkyld skruvkompressor glykolkylare har en kylkapacitet från 30 hk till 200 hk, med hanbell/Bizter skruvkompressor som använder miljövänligt R404a köldmedium, skal- och rörförångare, PLC-kontroller, expansionsventiler, utan vattentank och vattenpump.

Som en ledande industriell luftkyld skruvkompressor glykolkylare tillverkare och leverantör i Kina, designar vi glykolkylsystem med ett syfte i åtanke: att hålla din process igång stark. Med över 15 års erfarenhet erbjuder vi ett robust sortiment av luftkylda och vattenkylda glykolkylsystem av industriell kvalitet. Vi har ett dedikerat tekniskt team och kundsupportteam som guidar dig genom valet av bryggerikylare och startprocessen och finns där för dig långt efter installationen. Lita på vår branschledande expertis för att hjälpa dig att maximera dina processoperationer och vinster. Om du letar efter ett glykolkylsystem för din applikation är du välkommen att kontakta oss för att skräddarsy dina glykolkylvattensystem med hög kvalitet och rimligt pris för lågtemperaturkylare. Vi ser fram emot att arbeta med dig.

Industriell luftkyld skruvkompressor Glycol Chiller Teknisk specifikation

Egenskaper och fördelar med industriell luftkyld skruvkompressor Glycol Chiller

 ▪ Siemens PLC temperaturregulator för övergripande övervakning av kylaggregatets driftstatus;  .

 ▪ Vattentemperaturen varierar från -30 ℃ till +5 ℃

 ▪ Högkvalitativt skal och rör som värmeväxlare

 ▪ Skruvkompressor med miljövänligt R404a-köldmedium och fyra graders kapacitetskontroll 25%-50%-75%-100%;

 ▪Schneider elektriska komponenter

 ▪ Den behöver inte anslutas till vattenkyltorn och vattenkylningspump

 ▪Kylaggregat utrustad med följande säkerhetsskydd: Överbelastningsskydd, Inversfaslarm, Hög-/Lågtryckslarm, Vattenflöde, Vattennivåindikator, Frysskydd

Vilka är huvudkomponenterna i industriell luftkyld skruvkompressor Glycol Chiller

3.1 Kompressor

Kompressorn är nyckeln i luftkyld skruvglykolkylare eftersom den producerar tryckvariationer för att röra runt köldmediet.

För industriell luftkyld skruvkompressor Glycol Chiller, som är av märket Hanbell skruv eller Bizter skruvkompressor som tillval, beror på den erforderliga kylkapaciteten, med användning av R404a köldmedium, denna märkeskompress har hög kyleffektivitet, lågt ljud, energibesparing, miljöskydd och hållbarhet, säkerhet och stabilitet.

Varje skruvkompressor med 4 stegs energikontroll 25%-50%-75%-100% för att säkerställa att hela skruvkylaren är stabil och garanterar hög kylprestanda.

Hanbell skruvkompressor

Bizter skruvkompressor

3.2 Förångare

Förångaren är en avgörande komponent i en luftkyld skruvglykolkylare, eftersom den är ansvarig för att extrahera värme från vätskan som kyls, den är placerad mellan kompressorn och expansionsventilen. Luftkyld skruvkylare Använder högeffektiv värmeväxlare med sluten krets och rörtyp som förångare.

Skal och rörförångare

3.3 Kondensor

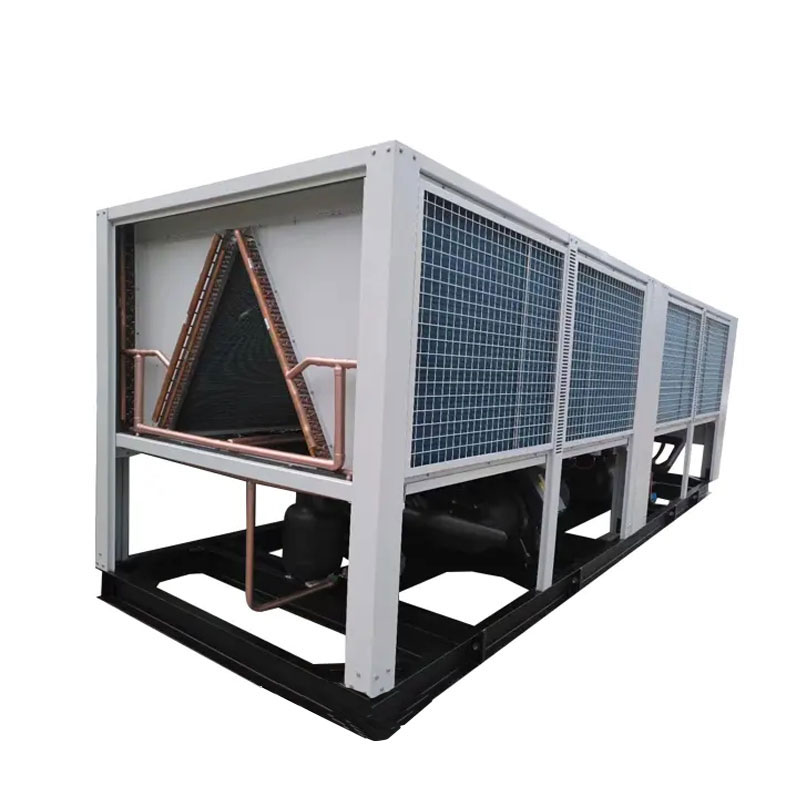

Kondensorn för luftkyld skruvkylare är utrustad med effektiva tvärsömsflänsar och hongängade kopparrör för hög värmeväxlingseffektivitet och god stabilitet. Dess funktion är att kyla ned köldmedieångan som frigörs från kompressorn till en vätska eller gas-vätskeblandning .

Aluminiumfläns+fläkt Kondensor

3.4 Kontrollpanel

Tongwei kylmaskiner använder integrerat PLC-kontrollsystem med människa-dator-gränssnitt och stor LED-pekskärmspanel.

PLC kontrollpanel

Reservdel för industriell luftkyld skruvkompressor Glycol Chiller

Vad är skillnaden mellan Glycol Scroll Chiller och Glycol Screw Chiller?

Det finns två typer av glykolkylare: en ärluftkyld glykolkylare, den andra ärvattenkyld glykolkylare ;

Luftkylda glykolkylareanvänd omgivande luft för att avleda värme från processerna. De är energieffektiva, utrymmesbesparande och mindre underhåll som hjälper till att spara pengar.

Vattenkylda glykolkylareanvända vatten från ett externt vattenkyltorn för att avleda värme från processerna. Dessa system har längre livslängd, relativt tysta och mer konsekventa kylprestanda än den luftkylda glykolkylaren.

Glycol Scroll Chiller                                     Glykol skruvkylare

▪ 1hp-60HP                                                     Over 30HP

▪ Danfoss/Panasonic Scroll Compressor                Hanbell/Bitzer Skruvkompressor

▪ Byggd med vattentank och vattenpump                Utan vattentank och vattenpump

Luftkyld glykolscrollkylare   

Luftkyld glykolskruvkylare

Vattenkyld Glycol Scroll Chiller   

Vattenkyld glykolskruvkylare

Varför används glykol för kylning?

Den vanligaste kylvätskan i en kylare är vatten eller en blandning av vatten-glykol. Glykolbaserade kylmedel består av antingen etylenglykol eller propylenglykol. Den största fördelen med glykolkylmedel är deras frostskyddsegenskaper. Rent vatten fryser vid 0 grader C, medan 30 % etylenglykol fryser vid -14 grader C. Den låga fryspunkten för glykolblandningar gör dem idealiska för att kyla föremål som ligger under vattnets fryspunkt. Även om glykol har en lägre värmekapacitet än vatten (varje kilogram glykol är lättare att värma än ett kilo vatten), gör den höga temperaturskillnaden att glykolblandningen avleder värme snabbare än rent vatten. Glykolblandningarna är mer lämpade för applikationer där kylaren snabbt måste avleda ett stort antal värme. Förutom att tillhandahålla utmärkta värmeöverföringsparametrar, tenderar glykol att motverka algtillväxt i värmeöverföringsutrustning.

Jämförelse av etylenglykol och propylenglykolegenskaper

Etylenglykol och propylenglykol

Hur fungerar industriell glykolkylare?

En glykolkylare är sammansatt av en kylkomponent och en slang som innehåller en vatten-glykolblandning som kylmedel. Kyld vätska från kylenheten kanaliseras genom rörledningarna som är associerade med en värmeväxlare som omger en uppvärmd process. Efter att ha absorberat värme från den tillhörande processen återförs den varma kylvätskan till kylenheten för kylning varefter processen upprepas.

En glykolkylare består av en kompressor, en förångare, en kondensor, ett strypelement och ett elektriskt styrsystem. Låt oss se vad som är arbetsprincipen för en glykolkylare:

Arbetsprincip för glykolkylare

Kompressorn för glykolkylare

Tongwei glykolkylare använder toppskruvkompressor med energieffektivitet, lågt ljud och lång servicetid.

För att säkerställa att trycket inuti förångaren är tillräckligt lågt och att köldmediet har en så låg temperatur, används kompressorn för att pumpa ut det förångade köldmediet och komprimera den låga temperaturen och trycket till köldmediegasen med hög temperatur och tryck.

Kondensor för en glykolkylare

Glykolkylare är designade och tillverkade av Tongwei och har ett urval av luftkylda eller vattenkylda kondensorer.

Köldmediet med hög temperatur och högt tryck kondenseras till vätska i kondensorn. Köldmediet i kondensorn avger värme i luften eller vattnet som är kallare än det.

Termisk expansionsventil i en glykolkylare

Termisk expansionsventil spelar en viktig roll i industriell glykolkylare. Köldmediet i  glykolkylaren reduceras från kondensationstrycket till förångningstrycket, så vätskan från kondensorn kan läggas i vätsketanken. Vid denna tidpunkt har köldmediet normal temperatur och högt tryck och passerar sedan genom expansionsventil för att sänka kokpunkten, och vätskan kommer in i förångaren för att absorbera värme och avdunsta.

Förångaren i en glykolkylare

Förångaren för industriell luftkyld skruvglykolkylare är bara: värmeväxlare av skal- och rörtyp.

Köldmedievätskan med låg temperatur och lågt tryck passerar genom den termiska expansionsventilen och byter med förångaren.

När värmen väl har absorberats blir den mättad eller överhettad ånga som kan återföras till kompressorn för kylning.

Förhållandet mellan vatten och glykol att använda

Det är viktigt att använda rätt förhållande mellan glykol och vattenblandning i kylsystemet beror på den kallaste temperatur du behöver under drift, eftersom otillräcklig glykol kan få systemet att frysa, eventuellt spränga rör och till och med förstöra kylarens förångare kan till och med skada glykolkylare, medan för mycket glykol till ett kylsystem kommer att resultera i ett ineffektivt system.

Men vad är det bästa förhållandet för glykol- och vattenblandningar? Se nedan glykolförhållande mellan glykol och vattenblandningar för glykolkylaren i din kylprocess:

Vilka tillämpningar kan industriell glykolkylare användas för?

Glykolkylare är en specifik typ av kylsystem, som används för att kyla en mängd olika vätskor och andra industriella tillämpningar.

Genom att använda en glykolkylare kan du uppnå den låga temperatur för din industriella användning du behöver.

Glykolkylare används mest för nedanstående industrier:

9.1 Bryggerier

I bryggerier används glykolkylaren för att kyla vörten, kontrollera jäsning, kraschkylningskärl, förpackning och produktlagring.

Glykolkylare för bryggerier

9.2 Vingårdar

Glykolkylare används i stor utsträckning i jäsningsprocessen, kallstabilisering och rumskylning.

Glykolkylare för vingårdar

9.3 Cider Mills

Jäsningskontroll kräver kritisk vattentemperaturkontroll. Glykolkylare kan ge kall kylning av juice och mjölk, även kylförvaring av slutprodukten.

 Glykolkylare för Cider Mills

9.4 Destillerier

Under jäsningsprocessen kommer glykolkylaren att tillhandahålla en stadig kylvätska för cirkulation mellan destillationstankar och destillationsanläggningar för värmeavlägsnande ändamål.

Glykolkylare för destillerier

9.5 Livsmedelsindustrin.

Glykolkylare kan tillhandahålla kylvätska med låg temperatur för att garantera säkerheten och konsekvent kvalitet på frysta livsmedel, livsmedelsföretag behöver en lågtemperaturkylning dag ut och dag in.

Glykolkylare för livsmedelsindustrin

9.6 Mejeriprodukt

En korrekt designad mejeriglykolkylare kan kyla mjölken mycket snabbt för att hålla mjölktemperaturen (och bakterietillväxten) under kontroll när den överförs från mjölkningsbåset till dess isolerade tank.

Glykolkylare för mejeriprodukter

Behöver du en glykolkylare för en applikation som inte nämns här? Kontakta oss så skräddarsyr vi en prisvärd lösning för just dina krav.

Hur kan jag välja rätt industriell luftkyld glykolskruvkylare för din applikation?

Det finns fyra viktiga kylaggregatspecifikationer som du måste tänka på när du väljer ett kylaggregat för din applikation: kylkapaciteten för kylaggregatet, spänningen som krävs för drift, tillhörande pumphästkraft och flödeshastighet (kontakta oss för anpassat val), kylmedel och förångare typ.

10.1 Beräkna rätt kylkapacitet för kylaggregat

En av de vanligaste frågorna om hur vi kan veta kylkapaciteten för kylare.  Vi använder KW, Ton, But/h, Kcal/h för att välja kylarens kylkapacitet:1 KW=860 kcal/h;  1 TON=3,517 KW; 1 KW=3412 Btu/h;

Det finns också en formel för att beräkna kylkapaciteten för kylaren:.

Kylkapacitet(kw)= Flödeshastighet(m3/h)*Temperaturförändring(T1-T2)/0,86

Värmebelastning= C(specifik värme)* M(kvalitetseffekt per timme)*Temperaturförändring(T1-T2)

Överdimensionera kylaggregatet med 20 % Idealisk storlek i KW = KW x 1,2

Noterat: T1: Inkommande vattentemperatur (℃)      T2:Obligatorisk kylvattentemperatur (℃)

Till exempel, vilken storlek på kylare krävs för att kyla 10m³ vatten från 35°c till 15°c på 1 timme?

Temperaturskillnad = 35℃-15℃=20℃

Vattenflöde = 10 m³/timme

Kylkapacitet i KW = 10 x 20 ÷ 0,86 = 232 KW

Överdimensionerad kylare = 232 x 1,2 = 278,4KW

278,4 kw kylkapacitet för kylare krävs.

10.2 Kraft

Olika länder och regioner har olika standarder för industriell el, de vanliga strömförsörjningarna är208-230V, 380-420V, 440-480V, 50Hz eller 60Hz, 3-fas.

Sådana i Filippinerna är strömförsörjningen 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH;

i Singapore och Malaysia är strömförsörjningen 415V 50HZ 3PH;

i Mexiko är strömförsörjningen 220V 60HZ 3PH;

I USA är strömförsörjningen 208V 60HZ 3PH; 575V 60HZ 3PH; 480V 60HZ 3PH och så vidare

10.3 Vattenpump

När du bestämmer kylarens kapacitet/tonnage, kommer vi att rekommendera dig en lämplig pump i KW, vilken standardvattenpump är cirka 2 bar. Om du behöver mer högt vattentryck, vänligen oss när du frågar.

10.4 Köldmedium

R22, R410A, R407C, R404A, R134A är valfria val.

R22: bra kyleffekt, men R22 anses vara en kraftfull växthusgas, så det är förbjudet i de flesta länder.

R410A: miljövänlig, R-410A har ersatt R-22 som det föredragna köldmediet för användning i luftkonditionering för bostäder och kommersiella i Japan, Europa och USA. R-410A arbetar vid högre tryck än andra köldmedier.

R407C: en bra ersättning för R22, bra kyleffekt.

R404A: lämplig för applikationer som kräver låg temperatur (under -10°c).

R134A: en icke brandfarlig gas som främst används som ett "högtemperatur" köldmedium, lämplig för luftkyld kylare som arbetar vid en hög omgivningstemperatur över 50 ℃.

Leveranssätt för industriell luftkyld glykolskruvkylare

Som en professionell leverantör och exportör av lågtemperaturglykolkylare har vi vår egen speditör för att ordna transporten. Vår kylmaskin är med plywoodförpackning, som förhindrar skador under transport och uppfyller exportstandarder. Det finns tre sätt att leverera din kylenhet:

1. Fartyg med flyg: Eftersom kylaren är med kompressor, vattenpump och fläktar, är det komprimerade köldmediet och oljan inuti kompressorn ett farligt föremål med risk för explosion, så det måste släppa ut det komprimerade köldmediet före transport. (Det betyder att vattenkylare utan köldmedium när du väljer detta fraktsätt. Efter att maskinen anländer till din destination måste du lägga till köldmedium av lokala yrkesmän. Flygbolaget ber oss också att tillhandahålla många dokument för att bevisa att kylaren inte är en farlig produkt . Fraktkostnaden med flyg är mycket hög kan vara högre än kostnaden för kylare, så med flyg för leverans är inte det transportsätt som rekommenderas för vår kund.

2. Fartyg till sjöss: Transporttiden är längre än med flyg, men fraktkostnaden är billig, och det finns inget behov av att lägga till kylmedel efter att utrustningen anländer till destinationen. Detta fraktsätt är det mest lämpliga transportsättet för dig för att leverera din lokala hamn.

3.Om du har din egen transportbehållare hos din andra leverantör i Kina, kan vi hjälpa dig att leverera kylmaskinen till din leverantör i vilken stad som helst i Kina.

Varför ska du välja Tongwei för din industriella luftkylda leverantör av glykolskruvkylare?

▪ Erfarenhet du kan lita på

Vi har designat och byggt vattenkylare i över 15 år. Från luftkyld kylare till vattenkyld kylare och allt däremellan, vi har byggt kylare för nästan alla branscher och alla applikationer.

▪ Snabb offert

Få en offert för ditt projekt idag! Vi ger vanligtvis en skräddarsydd offert inom 2 timmar.

▪ Kundtjänst dygnet runt

Tro att vi alltid kommer att finnas vid din sida. Oavsett om du har en fråga eller behöver en offert, finns det alltid någon som svarar i telefonen 24 timmar om dygnet.

▪ Hållbar och pålitlig maskin

Våra produkter är tillverkade av högkvalitativa material och vi erbjuder en konkurrenskraftig garanti på alla industriella kylaggregat.
