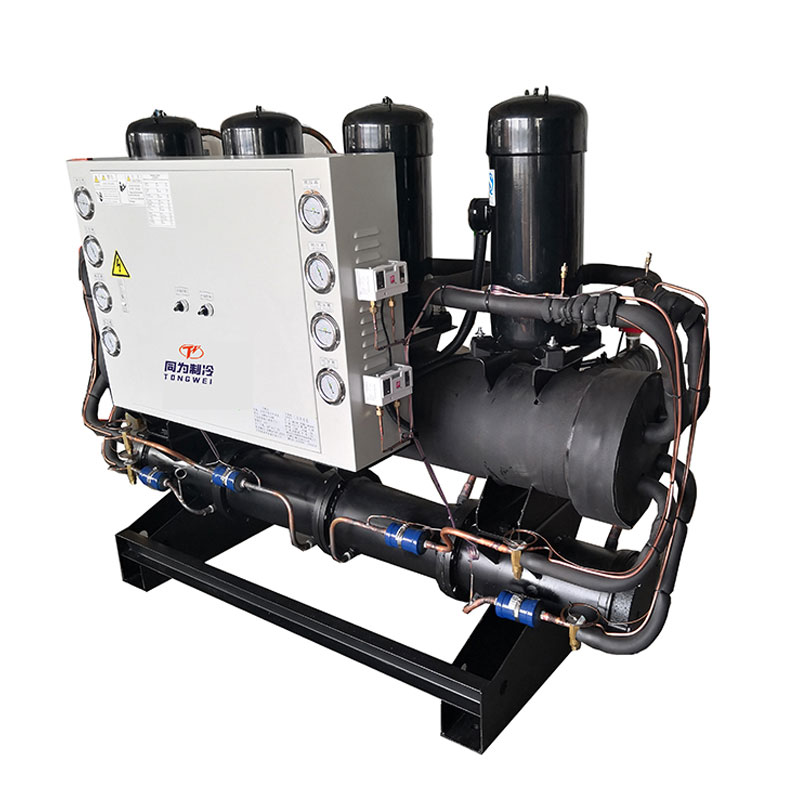

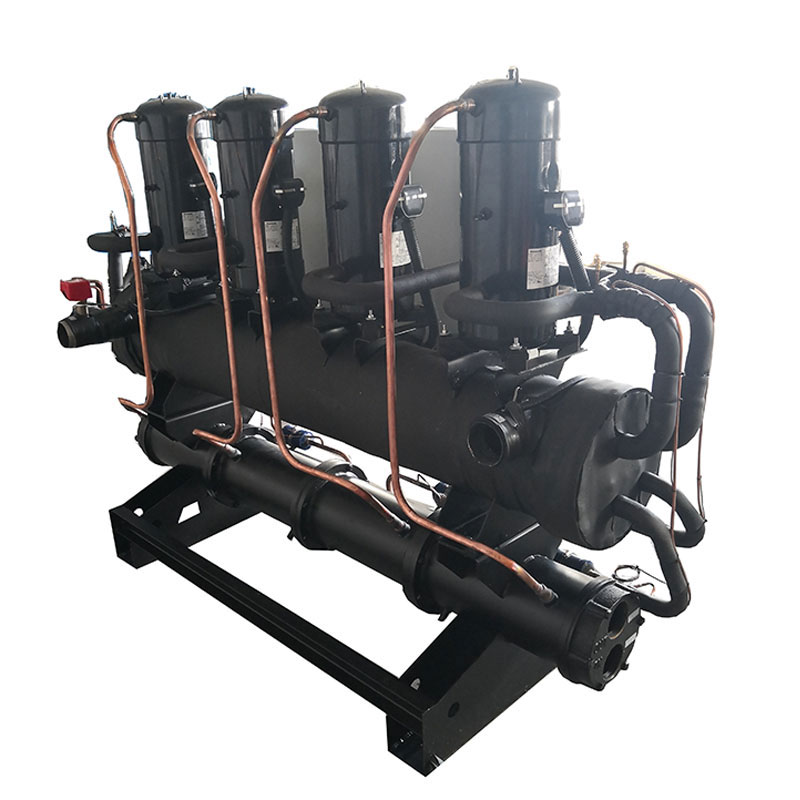

Glykolvattenkylare för bryggeriindustrin

Glykolvattenkylare för bryggeriindustrin

Glykolvattenkylare är en typ av kylmaskin som används för att få låg temperaturreglering i olika industriella applikationer genom att använda glykol och vattenblandning som kylmedel för att frigöra värme ur systemet. En kylare är ett kylsystem som används för att kyla ett fat med etylenglykol för att sänka dess temperatur. Glykolen leds sedan genom en sluten slinga av ett eller flera rör anslutna till glykolkylaren. Detta cirkulerar den kylda glykolen och hjälper till att sänka temperaturen på allt som är anslutet till systemet. Glykolvattenkylare för bryggerier kallas också bryggeriskylare eller bryggerikylsystem, som används i jäsning och neddragning (kallkrasch)-processer vanligtvis cirkulerar  om -2 ℃ glykol för 0℃ öl. Bryggerikylare körs vid temperaturer under 32°F (frysning) och kräver därför propylenglykol.

Glykolvattenkylare är med specifika komponenter som Panasonic/Danfoss-kompressorn för scrollglykolkylare från 1/2HP till 60HP, Hnablle/Bizter-kompressor för skruvglykolkylare över 30HP, luftkyld eller vattenkyld kondensor, kylvattentank, glykolpump , rostfritt stålplåt eller skal och rörvärmeväxlare, kontrollpanel, expansionsventiler och skyddsanordningar, etc. För sådana lågtemperaturglykolkylare använder den R404a köldmedium. Köldmediet är en icke-nedbrytande ozongas och anses vara miljövänlig. Den måste anslutas till kyltorn och kondensorpump för värmeavledning för hög kyleffektivitet.

Som en ledande tillverkare och leverantör av glykolvattenkylare i Kina, designar vi bryggeriprocesskylare med ett syfte i åtanke: att hålla din bryggeritillverkningsutrustning igång stark. Med över 15 års erfarenhet erbjuder vi ett robust sortiment av luftkylda och vattenkylda system av industriell kvalitet. Vi designar kostnadseffektiva och pålitliga skräddarsydda lösningar för att möta ditt bryggeris unika krav på processkylning, och tar med vår branschledande ingenjörs- och serviceexpertis för att säkerställa tillförlitlighet och enkel drift. Vi har ett dedikerat tekniskt team och kundsupportteam som guidar dig genom valet av bryggerikylare och startprocessen och finns där för dig långt efter installationen. Lita på vår branschledande expertis för att hjälpa dig att maximera din bryggeriverksamhet och vinst. Om du letar efter ett glykolkylsystem för din applikation, vänligenkontakta ossatt skräddarsy dina glykolkylvattensystem med hög kvalitet och rimligt pris för lågtemperaturkylarna. Vi ser fram emot att arbeta med dig.

Teknisk specifikation för glykolvattenkylare

Egenskaper och fördelar med glykolvattenkylare

 ▪ Kylkapacitet från 1/2 ton till 50 ton för glykolscrollkylsystem, från 30 ton till 100 ton för skruvglykolkylsystem.

 ▪ Temperaturvalsområde: Processkylt vatten mellan -30°C och 5°C kan tillhandahållas (användare kan välja olika enhetsspecifikationer enligt olika produktionsbehov).

 ▪ Högkvalitativ lödd platta/skal och rör som värmeväxlare

 ▪ Inlopps- och utloppsvattenbypassventiler är utrustade för att justera vattentrycket efter behov

 ▪ The water tank sight glass allows the water level and water quality to be checked at a glance.

 ▪ Panasonic/Danfoss scrollkompressor med miljövänligt köldmedium R404a

 ▪ Den måste anslutas till kyltorn och kylpump

 ▪ Kylare utrustad med följande säkerhetsskydd: Överbelastningsskydd, Inversfaslarm, Hög-/Lågtryckslarm, Vattenflöde, Vattennivåindikator, Frysskydd

Vilka är huvudkomponenterna i glykolvattenkylare för bryggeriindustrin?

3.1 Kompressor

Kompressorn är nyckeln i glykolvattenkylsystemet eftersom den producerar tryckvariationer för att röra runt köldmediet.

För Glycol Water Chiller For Brewery, som är med Panasonic/Danfoss märkeskompressor, använder R404a köldmedium, denna märkeskompress har hög kyleffektivitet, lågt ljud, energibesparing, miljöskydd och hållbarhet, säkerhet och stabilitet.

Panasonic kompressor

Danfoss kompressor

3.2 Förångare

Förångaren är en avgörande komponent i glykolvattenkylare, eftersom den är ansvarig för att extrahera värme från vätskan som kyls, den är placerad mellan kompressorn och expansionsventilen. Det finns tre typer av förångare: skal- och rörförångare, 304SS förångare av rostfritt stålplåt.

SS Plate Typ+ Vattentankförångare

Skal och rörförångare

3.3 Vattenpump

Vattenpumpen är konstruerad för att öka trycket och flödet av kylvattnet i ett slutet utrymme.

vattentrycksvattenpumpen för kylare är cirka 2 bar, men om du behöver mer högre vattentryck, snälla berätta för oss när du frågar. Till exempel, när du använder kylare för att kyla flaskblåsningsmaskin, behöver vattentrycket för vattenpumpen cirka 4 bar.

Vattenpump

Högtrycksvattenpump

3.4 Kondensor

Kondensorn för glykolvattenkylare är ett skal och rör, med de inre kopparrören som använder en yttre gängpräglingsprocess. Denna design förbättrar effektivt värmeväxlingseffektiviteten mellan köldmediet och vattnet under processen. Jämfört med traditionella släta kopparrör ökar den yttre gängpräglingsprocessen kopparrörens yta, vilket utökar kontaktytan för värmeväxling och förbättrar kondensorns värmeledningsförmåga. Denna optimeringsdesign tillåter kondensorn i den vattenkylda glykolkylaren att överföra värme från köldmediet till vattnet snabbare och konsekvent, vilket gör att vattnet kan föra bort värmen.

Skal och rörkondensor

3.5 Kontrollpanel

Tongwei-kylare använder digital precisionstemperaturkontroll, den RS485-kommunikationsport, som kan göra fjärrövervakning och kontroll. Enkel drift, låg felfrekvens, hög säkerhetsfaktor, enkel installation.

Kontrollpanel

Reservdel för glykolvattenkylare

Vad är skillnaden mellan Glycol Scroll Brewery Chiller och Glycol Screw Brewery Chiller?

Det finns två typer av glykolbryggare: en ärluftkyld glykolbryggerikylare, den andra ärvattenkyld glykolbryggerikylare ;

Luftkylda glykolbryggeri kylmaskineranvänd omgivande luft för att avleda värme från bryggeriprocesserna. De är energieffektiva, utrymmesbesparande och mindre underhåll som hjälper till att spara pengar.

Vattenkylda glykolbryggeri kylmaskineranvänd vatten från ett externt vattenkyltorn för att avleda värme från bryggeriprocesserna. Dessa system har längre livslängd, relativt tysta och mer konsekventa kylprestanda än den luftkylda bryggerikylaren.

Glycol Scroll Brewery Chiller                                Glycol Screw Brewery Chiller

▪ 1hp-60HP                                                          Over 60HP

▪ Danfoss/Panasonic Scroll Compressor                       Hanbell/Bitzer Skruvkompressor

▪ Byggd med vattentank och vattenpump                      Utan vattentank och vattenpump

Luftkyld glykol Scroll Brewery Chiller   

Luftkyld glykolskruvbryggerikylare

Vattenkyld Glycol Scroll Brewery Chiller   

Vattenkyld glykolskruvbryggerikylare

Varför används glykol för kylning?

Den vanligaste kylvätskan i en kylare är vatten eller en blandning av vatten-glykol. Glykolbaserade kylmedel består av antingen etylenglykol eller propylenglykol. Den största fördelen med glykolkylmedel är deras frostskyddsegenskaper. Rent vatten fryser vid 0 grader C, medan 30 % etylenglykol fryser vid -14 grader C. Den låga fryspunkten för glykolblandningar gör dem idealiska för att kyla föremål som ligger under vattnets fryspunkt. Även om glykol har en lägre värmekapacitet än vatten (varje kilogram glykol är lättare att värma än ett kilo vatten), gör den höga temperaturskillnaden att glykolblandningen avleder värme snabbare än rent vatten. Glykolblandningarna är mer lämpade för applikationer där kylaren snabbt måste avleda ett stort antal värme. Förutom att tillhandahålla utmärkta värmeöverföringsparametrar, tenderar glykol att motverka algtillväxt i värmeöverföringsutrustning.

Jämförelse av etylenglykol och propylenglykolegenskaper

Etylenglykol och propylenglykol

Hur fungerar glykolvattenkylare?

En glykolkylare är sammansatt av en kylkomponent och en slang som innehåller en vatten-glykolblandning som kylmedel. Kyld vätska från kylenheten kanaliseras genom rörledningarna som är associerade med en värmeväxlare som omger en uppvärmd process. Efter att ha absorberat värme från den tillhörande processen återförs den varma kylvätskan till kylenheten för kylning varefter processen upprepas.

En glykolkylare består av en kompressor, en förångare, en kondensor, ett strypelement och ett elektriskt styrsystem. Låt oss se vad som är arbetsprincipen för en glykolkylare:

 Arbetsprincip för glykolkylare

Förhållandet mellan vatten och glykol att använda

Det är viktigt att använda rätt förhållande mellan glykol och vattenblandning i kylsystemet beror på den kallaste temperatur du behöver under drift, eftersom otillräcklig glykol kan få systemet att frysa, eventuellt spränga rör och till och med förstöra kylarens förångare kan till och med skada glykolkylare, medan för mycket glykol till ett kylsystem kommer att resultera i ett ineffektivt system.

Men vad är det bästa förhållandet för glykol- och vattenblandningar? Se nedan glykolförhållande mellan glykol och vattenblandningar för glykolkylaren i din kylprocess:

Hur kan jag välja rätt glykolvattenkylare för din applikation?

Det finns SEX viktiga kylaggregatspecifikationer som du behöver tänka på när du väljer en kylmaskin för din applikation: kylkapaciteten för kylaggregatet, spänningen som krävs för drift, tillhörande pumphästkrafter och flödeshastighet (kontakta oss för anpassat val), kylmedel och förångare typ.

9.1 Luftkyld glykolkylare eller vattenkyld glykolkylare

Det finns två typer av glykolkylare: den ena är luftkyld, den andra är vattenkyld.

Luftkylda glykolscrollkylareanvänd aluminiumfläns+fläkt som kondensorer som liknar "radiatorerna" i en bil. De använder en fläkt för att tvinga luft genom kylmedieslingan. Såvida de inte är särskilt utformade för höga omgivningsförhållanden måste luftkylda kondensorer fungera effektivt vid en omgivningstemperatur på 45 ℃ eller lägre.

Vattenkyld glykolscrollkylareanvänd skal och rör som kondensorer. Värmen kommer in i kondensorvattnet från köldmedieångan. Det varma kondensorvattnet pumpas sedan till vattenkyltornet, där värmen från processen så småningom ventileras till atmosfären.

9.2 Beräkna rätt kylkapacitet för kylaggregat

En av de vanligaste frågorna om hur vi kan veta kylkapaciteten för kylare.  Vi använder KW, Ton, But/h, Kcal/h för att välja kylarens kylkapacitet:1 KW=860 kcal/h;  1 TON=3,517 KW; 1 KW=3412 Btu/h;

Det finns också en formel för att beräkna kylkapaciteten för kylaren:.

Kylkapacitet(kw)= Flödeshastighet(m3/h)*Temperaturförändring(T1-T2)/0,86

Värmebelastning= C(specifik värme)* M(kvalitetseffekt per timme)*Temperaturförändring(T1-T2)

Överdimensionera kylaggregatet med 20 % Idealisk storlek i KW = KW x 1,2

Noterat: T1: Inkommande vattentemperatur (℃)      T2:Obligatorisk kylvattentemperatur (℃)

Till exempel, vilken storlek på kylare krävs för att kyla 10m³ vatten från 35°c till 15°c på 1 timme?

Temperaturskillnad = 35℃-15℃=20℃

Vattenflöde = 10 m³/timme

Kylkapacitet i KW = 10 x 20 ÷ 0,86 = 232 KW

Överdimensionerad kylare = 232 x 1,2 = 278,4KW

278,4 kw kylkapacitet för kylare krävs.

9.3 Effekt

Olika länder och regioner har olika standarder för industriell el, de vanliga strömförsörjningarna är208-230V, 380-420V, 440-480V, 50Hz eller 60Hz, 3-fas.

Sådana i Filippinerna är strömförsörjningen 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH;

i Singapore och Malaysia är strömförsörjningen 415V 50HZ 3PH;

i Mexiko är strömförsörjningen 220V 60HZ 3PH;

I USA är strömförsörjningen 208V 60HZ 3PH; 575V 60HZ 3PH; 480V 60HZ 3PH och så vidare

9.4 Vattenpump

När du bestämmer kylarens kapacitet/tonnage, kommer vi att rekommendera dig en lämplig pump i KW, vilken standardvattenpump är cirka 2 bar. Om du behöver mer högt vattentryck, vänligen oss när du frågar.

9.5 Köldmedium

R22, R410A, R407C, R404A, R134A är valfria val.

R22: bra kyleffekt, men R22 anses vara en kraftfull växthusgas, så det är förbjudet i de flesta länder.

R410A: miljövänlig, R-410A har ersatt R-22 som det föredragna köldmediet för användning i luftkonditioneringsapparater för bostäder och kommersiella företag i Japan, Europa och USA. R-410A arbetar vid högre tryck än andra köldmedier.

R407C: en bra ersättning för R22, bra kyleffekt.

R404A: lämplig för applikationer som kräver låg temperatur (under -10°c).

R134A: en icke brandfarlig gas som främst används som ett "högtemperatur" köldmedium, lämplig för luftkyld kylare som arbetar vid en hög omgivningstemperatur över 50 ℃.

9.6 Välj förångare

Kylaggregat har i allmänhet två typer av förångare: en ärrostfritt stål+ vattentank förångare, den andra ärskal och rörförångare.

Rostfri stålplåt och tankförångare, som har en inbyggd vattentank för mer bekväm användning, så det finns inget behov av extra bufferttankar. Detta är också vår standardförångare för kylare, om du inte har bufferttank, använder vi bara denna förångare för din kylare.

Förångare av skal- och rörtyp, som kräver en extra vattenbufferttank för att ansluta .

Leveranssätt för glykolvattenkylare för bryggeriindustrin

Som en professionell leverantör och exportör av lågtemperaturglykolkylare har vi vår egen speditör för att ordna transporten. Vår kylmaskin är med plywoodförpackning, som förhindrar skador under transport och uppfyller exportstandarder. Det finns tre sätt att leverera din kylenhet:

1. Fartyg med flyg: Eftersom kylaren är med kompressor, vattenpump och fläktar, är det komprimerade köldmediet och oljan inuti kompressorn ett farligt föremål med risk för explosion, så det måste släppa ut det komprimerade köldmediet före transport. (Det betyder att vattenkylare utan köldmedium när du väljer detta fraktsätt. Efter att maskinen anländer till din destination måste du lägga till köldmedium av lokala yrkesmän. Flygbolaget ber oss också att tillhandahålla många dokument för att bevisa att kylaren inte är en farlig produkt . Fraktkostnaden med flyg är mycket hög kan vara högre än kostnaden för kylare, så med flyg för leverans är inte det transportsätt som rekommenderas för vår kund.

2. Sjötransport: Transporttiden är längre än med flyg, men fraktkostnaden är billig, och det finns inget behov av att tillsätta köldmedium efter att utrustningen anländer till destinationen. Detta fraktsätt är det mest lämpliga transportsättet för dig för att leverera din lokala hamn.

3.Om du har din egen transportbehållare hos din andra leverantör i Kina, kan vi hjälpa dig att leverera kylmaskinen till din leverantör i vilken stad som helst i Kina.

Varför ska du välja Tongwei för din leverantör av glykolkylsystem?

▪ Erfarenhet du kan lita på

Vi har designat och byggt vattenkylare i över 15 år. Från luftkyld kylare till vattenkyld kylare och allt däremellan, vi har byggt kylare för nästan alla branscher och alla applikationer.

▪ Snabb offert

Få en offert för ditt projekt idag! Vi ger vanligtvis en skräddarsydd offert inom 2 timmar.

▪ Kundtjänst dygnet runt

Tro att vi alltid kommer att finnas vid din sida. Oavsett om du har en fråga eller behöver en offert, finns det alltid någon som svarar i telefonen 24 timmar om dygnet.

▪ Hållbar och pålitlig maskin

Våra produkter är tillverkade av högkvalitativa material och vi erbjuder en konkurrenskraftig garanti på alla industriella kylaggregat.
