70 ton industriell vattenkyld explosionssäker skruvkylare

70 ton industriell vattenkyld explosionssäker skruvkylare

Explosionssäker kylare är en specialdesignad kylanordning som används i explosiva och farliga processtillämpningar för att ge en kyleffekt med kompakt skyddssystem. Våra specialanpassade explosionssäkra kylaggregat är konstruerade och byggda för att uppfylla specifika regler och NEC-klassificeringar. Alla explosionssäkra kylaggregat är anpassade efter din beställning och kan uppfylla kraven i klass 1, division 1 och klass 1, division 2. Vi erbjuder kylaggregat i en mängd olika kapaciteter för att passa din anläggnings behov. Tongwei tillverkar olika typer av explosionssäkra kylaggregat:luftkondenserande explosionssäker kylareochvattenkondenserande explosionssäker kylare, båda har en förstärkt design för att skydda dess komponenter från omgivande brandfarliga material som kan orsaka en explosion. 70 ton industriell vattenkyld explosionssäker skruvkylaremodell TW-255WSHär med kylkapaciteten är cirka 250KW, den använder skal och rörförångare och kondensor, som inkluderar en 80HPSKRUVAkompressorer som använder R407C köldmedium. Köldmediet är en icke-nedbrytande ozongas och anses vara miljövänlig. Vattenkyld explosionssäker skruvkylare är med vattenkylt skal och rörkondensor, den behöver anslutas tillkyltornför värmeavledning och det behöver också ansluta bufferttank.

Våra specialanpassade explosionssäkra kylaggregat har högkvalitativa komponenter och banbrytande teknologi som följer industristandarder. För de anpassade kylaggregaten som erbjuds av Tongwei kan våra kunder välja mellan många specifikationer och storlekar. Dessutom, eftersom Tongwei är en av de främsta tillverkarna och leverantörerna av industriella kylaggregat, kan Tongwei hjälpa till att hitta rätt kylaggregatslösning för din applikation. Vi tillhandahåller långvariga kylaggregat som är skräddarsydda utifrån dina behov.Kontakta ossidag för att komma igång med ett lämpligt kylsystem.

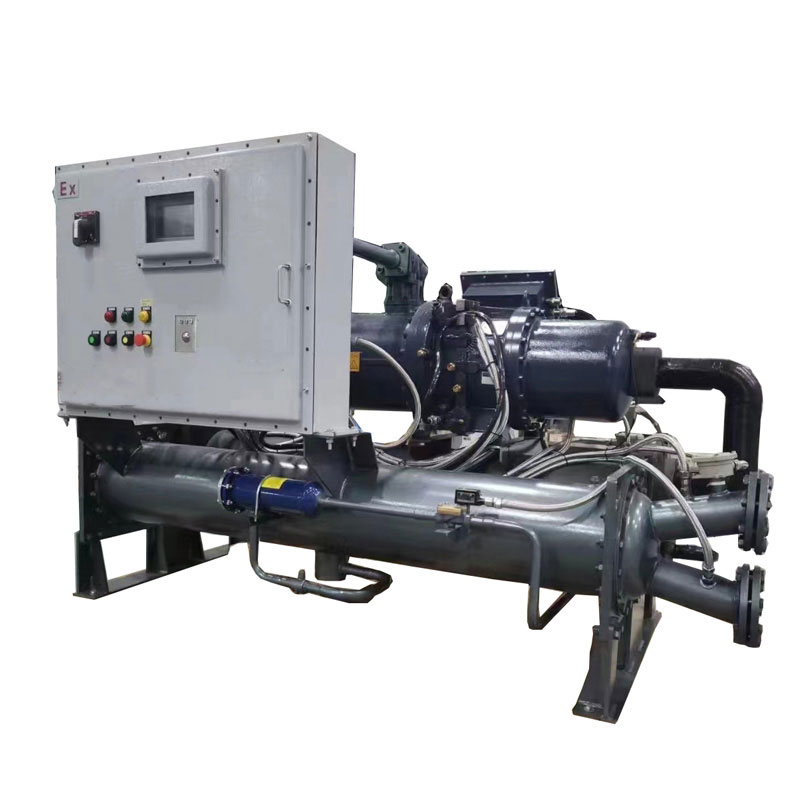

Vattenkyld explosionssäker skruvkylare

Explosionssäker kylmaskin teknisk specifikation

Varför explosionssäkra kylare är så viktiga

För att skydda säkerheten för anställda och anläggningar blir det primära målet för alla företagsägare att minska sannolikheten för explosioner. Vissa arbetsplatser är farligare än andra. Minska risken för att gnistor från kylaren kan antända explosiva eller brandfarliga material, varför explosionssäker kylare är ett säkerhetskrav i många industrier. Även om priset på all explosionssäker utrustning är högt är kostnaden mycket mindre än förlusten av människoliv orsakad av industriolyckor på grund av användning av fel maskineri.

Förutom säkerhetsproblem krävs explosionssäkra kylare enligt lag på många platser där det finns brännbart material i luften. Förutom risken att antända brandfarliga ämnen kan bristande efterlevnad leda till enorma utsläpp.

Hur fungerar en explosionssäker kylare?

Det finns många typer av explosionssäkra kylare, och hur var och en fungerar beror på vilka komponenter som används. Det finns till exempelskruv- och scrollkompressorer, luftkylda och vattenkylda kondensorer. Komponenterna i kylsystemet är inte explosionssäkra. Designen av hela systemet. Men dessa komponenter bestämmer kylarens ultimata effektivitet och de temperaturer den kan nå. Använd denna information när du väljer en kylare för din arbetsplats.

De flesta kylaggregat fungerar på samma sätt, kort sagt, genom att kontinuerligt strömma köldmedium till den kalla änden av förångaren vid önskad temperatur. Kylaren pumpar sedan den kylda vätskan genom processen för att avleda värme från utrustningen och leda den tillbaka till retursidan. Utbudet av kylare vi väljer är -60 F till 30 F. Om du har några speciella krav för kylning av kylare, vänligen kontakta oss.

Köldmediet startar processen i en blandning av vätska och gas. Gasen och vätskan kommer in i förångaren, där värmen omvandlar köldmediet till en lågtrycksgas. Denna gas kommer in i en kompressor, som komprimerar gasen till ett högtryckstillstånd med en av flera metoder. Denna gas rör sig till kondensorn, som kan kyla kylmediet med vatten eller luft. I en kondensor avger kylvätskan värme och kondenserar till en vätska. När vätskan har högt tryck när den passerar genom expansionsventilen, styr expansionsventilen hur mycket kylt köldmedium som kommer in i förångaren och startar cykeln igen.

Luftkyld explosionssäker installation av kylaggregat

Typer av explosionssäkra kylaggregat

Vi erbjuder explosionssäkra kylaggregat från 1/2 ton till 200 ton för att kyla alla storlekar i din applikation. Lär dig mer om vår explosionssäkra kylare.

Rulla explosionssäker kylare

Våra enkel-, dubbel- och flerkrets scroll explosionssäkra kylaggregat finns med scrollkompressor, en branschledande och långvarig lösning.

▪ Luft- och vattenkyld scroll

▪ 1–60 hk (1KW–200KW)

▪ Enkel-, dubbel- eller flerkrets (tre eller fyra)

▪ Panasonic eller Danfoss scrollkompressor

25HP luftkyld scroll explosionssäker kylare

30HP vattenkyld scroll explosionssäker kylare 

Skruv explosionssäker kylare

Våra enkel- eller dubbelkretsskruvexplosionssäkra kylaggregat har Hanbell- eller Bizter-skruvkompressorer för långvarig prestanda och tillförlitlighet.

▪ Luft- och vattenkyld

▪ 60 - 300 hk (200KW-1500KW)

▪ Enkel eller dubbelkrets

Vilka är huvudkomponenterna i en explosionssäker kylare

5.1 Kompressor

Kompressorn är nyckeln till explosionssäkra kylare eftersom den producerar tryckvariationer för att röra runt köldmediet.

Från 1/2HP(1/2 Ton) till 60HP(5oTon) bryggeri kylaggregat, som är medPanasonic eller Danfoss Scroll kompressor ,

Över 60HP(50 Ton) explosionssäker kylare, som är medHanbell eller Bitzer skruv kompressor,

Dessa märkeskompressorer har hög kyleffektivitet, lågt ljud, energibesparing, miljöskydd och hållbarhet, säkerhet och stabilitet.

Hanbell skruvkompressor

5.2 Förångare

Förångaren är en avgörande komponent i en explosionssäker kylare, eftersom den är ansvarig för att extrahera värme från vätskan som kyls, den är placerad mellan kompressorn och expansionsventilen. Det finns tre typer av förångare:spole i vattentank förångare, skal och rör förångare, 304SS rostfritt stål plåt typ förångare.

Spole i SS vattentankförångare

SS Plate Typ+ Vattentankförångare

Skal och rörförångare

5.3 Vattenpump

Vattenpumpen för explosionssäker kylare är explosionssäker.

Explosionssäker vattenpump

5.4 Kondensor

Kondensorn för luftkyld explosionskylare är utrustad med effektiva tvärsömsfenor och hongängade kopparrör för hög värmeväxlingseffektivitet och god stabilitet. Fläkten på toppen av en explosionssäker kylare är också explosionssäker.

Aluminiumfläns+fläkt Kondensor för explosionssäker kylare

Kondensorn för vattenkyld explosionssäker kylare är ett skal och rör, med de interna kopparrören som använder en yttre gängpräglingsprocess. Denna design förbättrar effektivt värmeväxlingseffektiviteten mellan köldmediet och vattnet under processen. Jämfört med traditionella släta kopparrör ökar den yttre gängpräglingsprocessen kopparrörens yta, vilket utökar kontaktytan för värmeväxling och förbättrar kondensorns värmeledningsförmåga. Denna optimeringsdesign gör det möjligt för kondensorn i den vattenkylda kylaren att överföra värme från köldmediet till vattnet snabbare och konsekvent, vilket gör att vattnet kan föra bort värmen.

Skal och rörkondensor för vattenkyld explosionssäker kylare

5.5 Elbox

Elboxen för kylare är också explosionssäker.

Explosionssäker elbox

Förstå de explosionssäkra klasserna

Explosionsskyddsklassificeringar designade av National Electrical Code (NEC) är viktiga säkerhetsstandarder som syftar till att minimera risken för explosioner i miljöer som innehåller brandfarliga gaser, ångor eller brännbara material. Dessa riktlinjer spelar en avgörande roll för att klassificera elektronisk utrustning och utrustning baserat på deras förmåga att motstå potentiella explosioner i strukturer.

Inom industrier som olja och gas, kemisk bearbetning, gruvdrift och tillverkning är efterlevnaden av dessa klassificeringar avgörande. Att följa dessa riktlinjer kommer inte bara att skydda personal och tillgångar utan också avsevärt minska sannolikheten för en katastrofal händelse, vilket upprätthåller höga standarder för operativ integritet i högriskmiljöer.

Vilka är tillämpningarna för en explosionssäker kylare?

Vi utrustar våra explosionssäkra kylaggregat med extra funktioner och robusta material för att säkerställa tillförlitlig drift i kritiska applikationer under många år framöver. Från kärnkraftsvetenskap till plast och gummi, specialanpassade explosionssäkra kylare används i många applikationer och skyddar dina anställda och anläggningar. Explosionssäkra chillers har en mängd olika applikationer där kylning och skydd mot alla typer av explosioner krävs, inklusive enligt nedan:

Kemiska anläggningar

Kemiska fabriker kan generera eller lagra potentiellt brandfarliga ämnen. Även i lagerutrymmen kommer anläggningen att behöva explosionssäker utrustning.

Petrokemiska anläggningar

För att skilja en petrokemisk anläggning från ett oljeraffinaderi tillverkar den förra ämnen från petroleum medan den senare raffinerar råolja. Båda hanterar farliga material. Populariteten för många petrokemikalier, såsom bensin, beror delvis på deras brandfarlighet. Samma egenskaper utsätter också petrokemiska anläggningar för brandrisk.

Kylning av brandfarliga vätskor

Brandfarliga vätskor avger ofta farliga ångor. Dessa ångor gör explosionssäkra kylare och annan utrustning i det utrymme som krävs. Om vätskan förblir tät kommer området endast att kräva klass I, division 2 godkänd utrustning.

Raffinaderier

Petrokemisk förädling kräver extrem försiktighet med alla material som används. Brandfarliga gaser som produceras i raffinaderier kräver klass 1 explosionssäkra kylare.

Prov- eller processanalysatorer

Med hjälp av prov- eller processanalysatorer kan arbetare identifiera den kemiska sammansättningen av olika ämnen. Explosionsskydd i provanalysområdet räddar liv eftersom komponenterna är okända och potentiellt skadliga ämnen.

Spannmålsmagasin

Mjöl är mycket brandfarligt. Fråga alla som bor nära ett spannmålsmagasin och har hört historier om explosionerna. Det fina dammet i luften behöver bara en liten gnista för att detonera. Det är därför silos och spannmålsbehållare kräver explosionssäker utrustning.

Laboratorier

Ventilation i laboratorier är avgörande för arbetarnas säkerhet och hälsa. Brandsäkerhet och explosionsskydd är också viktigt. Överallt där flyktiga, lättantändliga ångor eller gaser finns, krävs speciella elektriska komponenter för att förhindra lösa gnistor som kan antändas.

Hur kan jag välja rätt explosionssäkert kylsystem?

Det finns fem viktiga kylaggregatspecifikationer som du behöver tänka på när du väljer en kylmaskin för din applikation: spänningen som krävs för drift, tillhörande pumphästkraft och flödeshastighet (kontakta oss för anpassat val), kylmedel och förångartyp.

8.1 Kylkapacitet för kylaggregat

En av de vanligaste frågorna om hur vi kan veta kylkapaciteten för kylare. Vi använder KW, Ton, But/h, Kcal/h för att välja kylarens kylkapacitet:1 KW=860 kcal/h;  1 TON=3,517 KW; 1 KW=3412 Btu/h;

Det finns också en formel för att beräkna kylkapaciteten för kylaren:.

Kylkapacitet(kw)= Flödeshastighet(m3/h)*Temperaturförändring(T1-T2)/0,86

Värmebelastning= C(specifik värme)* M(kvalitetseffekt per timme)*Temperaturförändring(T1-T2)

Överdimensionera kylaggregatet med 20 % Idealisk storlek i KW = KW x 1,2

Noterat: T1: Inkommande vattentemperatur (℃)      T2:Obligatorisk kylvattentemperatur (℃)

Till exempel, vilken storlek på kylare krävs för att kyla 10m³ vatten från 35°c till 15°c på 1 timme?

Temperaturskillnad = 35℃-15℃=20℃

Vattenflöde = 10 m³/timme

Kylkapacitet i KW = 10 x 20 ÷ 0,86 = 232 KW

Överdimensionerad kylare = 232 x 1,2 = 278,4KW

278,4 kw kylkapacitet för kylare krävs.

8.2 Ström

Olika länder och regioner har olika standarder för industriell el, de vanliga strömförsörjningarna är208-230V, 380-420V, 440-480V, 50Hz eller 60Hz, 3-fas.

Sådana i Filippinerna är strömförsörjningen 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH;

i Singapore och Malaysia är strömförsörjningen 415V 50HZ 3PH;

i Mexiko är strömförsörjningen 220V 60HZ 3PH;

I USA är strömförsörjningen 208V 60HZ 3PH; 575V 60HZ 3PH; 480V 60HZ 3PH och så vidare

8.3 Vattenpump

När du bestämmer kylarens kapacitet/tonnage, kommer vi att rekommendera dig en lämplig pump i KW, vilken standardvattenpump är cirka 2 bar. Om du behöver mer högt vattentryck, vänligen oss när du frågar.

8.4 Köldmedium

R22, R410A, R407C, R404A, R134A är valfria val.

R22: bra kyleffekt, men R22 anses vara en kraftfull växthusgas, så det är förbjudet i de flesta länder.

R410A: miljövänlig, R-410A har ersatt R-22 som det föredragna köldmediet för användning i luftkonditionering för bostäder och kommersiella i Japan, Europa och USA. R-410A arbetar vid högre tryck än andra köldmedier.

R407C: en bra ersättning för R22, bra kyleffekt.

R404A: lämplig för applikationer som kräver låg temperatur (under -10°c).

R134A: en icke brandfarlig gas som främst används som ett "högtemperatur" köldmedium, lämplig för luftkyld kylare som arbetar vid en hög omgivningstemperatur över 50 ℃.

8.5 Förångare Välj

Kylaggregat har i allmänhet två typer av förångare: en ärspole i vattentankens förångare, den andra ärskal och rörförångare.

Spole- och tankförångare, som har en inbyggd vattentank för mer bekväm användning, så det finns inget behov av extra bufferttankar. Detta är också vår standardförångare för kylare, om du inte har bufferttank, använder vi bara denna förångare för din kylare.

Förångare av skal- och rörtyp, som kräver en extra vattenbufferttank för att ansluta .

Leveranssätt på 70 ton industriellt vattenkylt explosionssäkert skruvkylare

Som en professionell leverantör och exportör av industriella vattenkylare har vi vår egen speditör för att ordna transporten. Vår kylmaskin är med plywoodförpackning, som förhindrar skador under transport och uppfyller exportstandarder. Det finns tre sätt att leverera din kylenhet:

1. Fartyg med flyg: Eftersom kylaren är med kompressor, vattenpump och fläktar, är det komprimerade köldmediet och oljan inuti kompressorn ett farligt föremål med risk för explosion, så det måste släppa ut det komprimerade köldmediet före transport. (Det betyder att vattenkylare utan köldmedium när du väljer detta fraktsätt. Efter att maskinen anländer till din destination måste du lägga till köldmedium av lokala yrkesmän. Flygbolaget ber oss också att tillhandahålla många dokument för att bevisa att kylaren inte är en farlig produkt . Fraktkostnaden med flyg är mycket hög kan vara högre än kostnaden för kylare, så med flyg för leverans är inte det transportsätt som rekommenderas för vår kund.

3. Fartyg till sjöss: Transporttiden är längre än med flyg, men fraktkostnaden är billig, och det finns inget behov av att lägga till kylmedel efter att utrustningen anländer till destinationen. Detta fraktsätt är det mest lämpliga transportsättet för dig för att leverera din lokala hamn.

3.Om du har din egen transportbehållare hos din andra leverantör i Kina, kan vi hjälpa dig att leverera kylmaskinen till din leverantör i vilken stad som helst i Kina.

Varför ska du välja Tongwei för din anpassade explosionssäkra kylare leverantör?

▪ Erfarenhet du kan lita på

Vi har designat och byggt vattenkylare i över 15 år. Från luftkyld kylare till vattenkyld kylare och allt däremellan, vi har byggt kylare för nästan alla branscher och alla applikationer.

▪ Snabb offert

Få en offert för ditt projekt idag! Vi ger vanligtvis en skräddarsydd offert inom 2 timmar.

▪ Kundtjänst dygnet runt

Tro att vi alltid kommer att finnas vid din sida. Oavsett om du har en fråga eller behöver en offert, finns det alltid någon som svarar i telefonen 24 timmar om dygnet.

▪ Hållbar och pålitlig maskin

Våra produkter är tillverkade av högkvalitativa material och vi erbjuder en konkurrenskraftig garanti på alla industriella kylaggregat.
