25 ton industriellt luftkylt kylsystem

25 ton industriellt luftkylt kylsystem

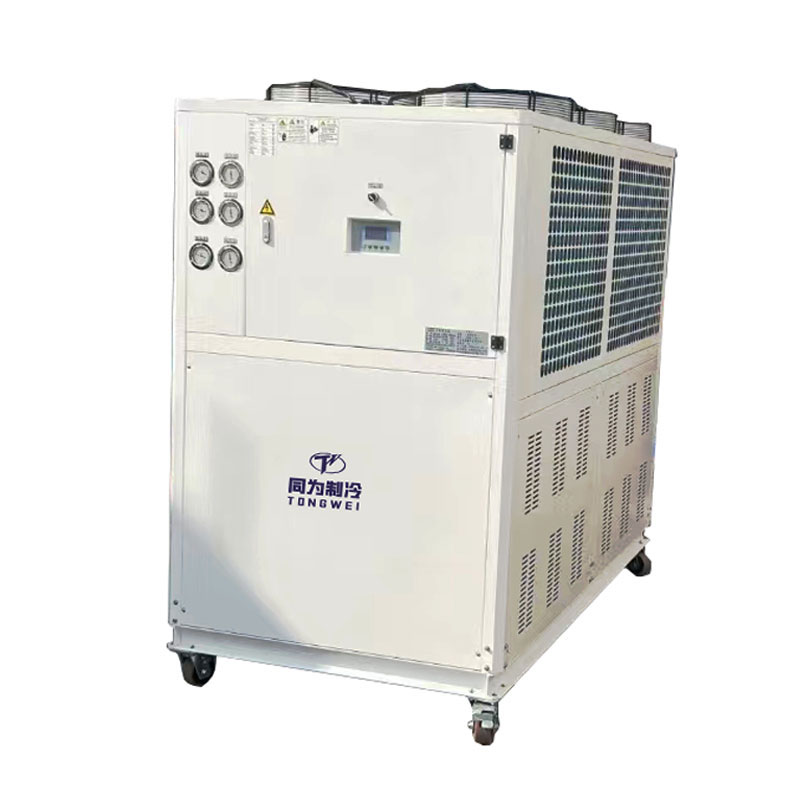

Tongwei är en ledande tillverkare och leverantörer av 25 ton industriella luftkylda kylsystem i Kina. Industriellt luftkylt kylsystem är ett kylbaserat system som absorberar värme från bearbetat vatten och ger kyla till den luftkylda kondensorn genom kyld luft och överför värme till luft runt kylaren. 25 ton industriellt luftkylt kylsystem modell TW-30AT med kylkapaciteten är cirka 80KW(70000Kcal/h). Det inkluderar TRE rullar 10HP Panasonic/Danfoss-kompressor som använder miljövänligt R410A/R407C-köldmedium, luftkyld kondensor, kondensorflänsar, SS spole i vattentank värmeväxlare, vattenpump, kylkrets, expansionsventil och skyddsanordningar, temperaturregulator. Det är med fläktar på toppen av kylaren, så det behöver inte installeras med kyltorn, vilket är enkelt att installera.

Som en professionell industriell luftkyld kylare tillverkare och leverantör i över 15 år, är Tongwei alltid glad att tillhandahålla vår kostnadsfria service och tekniska support tillgänglig för våra kunder, så om du inte vet hur man väljer lämplig kylmaskin för din slipmaskin/sand kvarnmaskiner, vänligen kontakta oss gratis, vi kommer att ge din bästa kylmaskinslösning för dina applikationer baserat på vår rika erfarenhet.

25 ton industriellt luftkylt kylsystem Teknisk specifikation MODELL:TW-25AD

Funktioner och fördelar med industriellt luftkylt kylsystem

»Tognwei Brand industriellt luftkylt kylsystem är med komplett elektriskt skyddssystem, såsom fassekvens/fasfelsskydd, strömöverbelastningsskydd, hög- och lågspänningsskydd för att säkerställa normal drift

»208-570V 60HZ 3-fas strömförsörjning anpassad för kunder i USA, Filippinerna, Mexiko, Peru

»Industriellt luftkylt kylsystem är med R22,R407c,R410a,R134a köldmedium som tillval. Om du vill att kylaggregatet ska installeras och arbeta under 55℃ hög omgivningstemperatur med vilket högtryckslarm som helst, kan du använda det miljövänliga köldmediet R134A.

»Industriellt luftkylt kylsystem designat och tillverkat av Tongwei, som med alla modeller och kylkapacitet är tillgängliga från 1/2 ton till 100 ton för kylning av olika typer

»Scroll- eller skruvkompressorkompressor av hög kvalitet

»SS-spole i vattentank, skal och rör eller SS PHE-förångare för tillval

Vilka är huvudkomponenterna i 25 ton industriellt luftkylt kylsystem

3.1 Kompressor

Kompressorn är nyckeln i industriellt luftkylt kylsystem eftersom den producerar tryckvariationer för att röra runt köldmediet.

För 25 ton industriellt luftkylt kylsystem, som är med TRE enheter 10HP Panasonic/Danfoss-kompressor, som använder R410A/R407C/R134a köldmedium, är denna märkeskompress med hög kyleffektivitet, lågt ljud, energibesparing, miljöskydd och hållbarhet, säkerhet och stabilitet.

Panasonic kompressor

3.2 Förångare

Förångaren är en avgörande komponent i industriellt luftkylt kylsystem, eftersom det är ansvarigt för att extrahera värme från vätskan som kyls, den är placerad mellan kompressorn och expansionsventilen. Det finns tre typer av förångare:spole i vattentank förångare, skal och rör förångare, 304SS rostfritt stål plåt typ förångare.

Spole i SS vattentankförångare

SS Plate Typ+ Vattentankförångare

Skal och rörförångare

3.3 Vattenpump

Vattenpumpen är konstruerad för att öka trycket och flödet av det kylda vattnet i ett slutet utrymme.

vattentrycksvattenpumpen för kylare är cirka 2 bar, men om du behöver mer högre vattentryck, vänligen berätta för oss när du frågar. Till exempel, när du använder kylare för att kyla flaskblåsmaskin, behöver vattentrycket för vattenpumpen cirka 4 bar.

Vattenpump

Högtrycksvattenpump

3.4 Kondensor

Kondensorn för industriell luftkyld kylare är utrustad med effektiva tvärsömsflänsar och invändiga kopparrör för hög värmeväxlingseffektivitet och god stabilitet. Dess funktion är att kyla ned köldmedieångan som frigörs från kompressorn till en vätska eller gas-vätskeblandning .

Aluminiumfläns+fläkt Kondensor

3.5 Kontrollpanel

Tongwei-kylare använder digital precisionstemperaturkontroll, den RS485-kommunikationsport, som kan göra fjärrövervakning och kontroll. Enkel drift, låg felfrekvens, hög säkerhetsfaktor, enkel installation.

Kontrollpanel

Reservdel för industriellt luftkylt kylsystem

Hur fungerar ett industriellt luftkylt kylsystem på 25 ton?

25 ton industriellt luftkylsystem byggt med vattentank inuti installation för referens

25 ton industriellt luftkylsystem med buffertvattentank utanför installation för referens

Hur kan jag välja rätt industriellt luftkylt kylsystem för din applikation?

Det finns fem viktiga kylaggregatspecifikationer som du måste tänka på när du väljer en kylmaskin för din applikation: kylkapaciteten för kylaggregatet, spänningen som krävs för drift, tillhörande pumphästkraft och flödeshastighet (kontakta oss för anpassat val), kylmedel och förångare typ.

6.1 Beräkna rätt kylkapacitet för kylaggregat

En av de vanligaste frågorna om hur vi kan veta kylkapaciteten för kylare.  Vi använder KW, Ton, But/h, Kcal/h för att välja kylarens kylkapacitet:1 KW=860 kcal/h;  1 TON=3,517 KW; 1 KW=3412 Btu/h;

Det finns också en formel för att beräkna kylkapaciteten för kylaren:.

Kylkapacitet(kw)= Flödeshastighet(m3/h)*Temperaturförändring(T1-T2)/0,86

Värmebelastning= C(specifik värme)* M(kvalitetseffekt per timme)*Temperaturförändring(T1-T2)

Överdimensionera kylaggregatet med 20 % Idealisk storlek i KW = KW x 1,2

Noterat: T1: Inkommande vattentemperatur (℃)      T2:Obligatorisk kylvattentemperatur (℃)

Till exempel, vilken storlek på kylare krävs för att kyla 10m³ vatten från 35°c till 15°c på 1 timme?

Temperaturskillnad = 35℃-15℃=20℃

Vattenflöde = 10 m³/timme

Kylkapacitet i KW = 10 x 20 ÷ 0,86 = 232 KW

Överdimensionerad kylare = 232 x 1,2 = 278,4KW

278,4 kw kylkapacitet för kylare krävs.

6.2 Ström

Olika länder och regioner har olika standarder för industriell el, de vanliga strömförsörjningarna är208-230V, 380-420V, 440-480V, 50Hz eller 60Hz, 3-fas.

Sådana i Filippinerna är strömförsörjningen 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH;

i Singapore och Malaysia är strömförsörjningen 415V 50HZ 3PH;

i Mexiko är strömförsörjningen 220V 60HZ 3PH;

I USA är strömförsörjningen 208V 60HZ 3PH; 575V 60HZ 3PH; 480V 60HZ 3PH och så vidare

6.3 Vattenpump

När du bestämmer kylarens kapacitet/tonnage, kommer vi att rekommendera dig en lämplig pump i KW, vilken standardvattenpump är cirka 2 bar. Om du behöver mer högt vattentryck, vänligen oss när du frågar.

6.4 Köldmedium

R22, R410A, R407C, R404A, R134A är valfria val.

R22: bra kyleffekt, men R22 anses vara en kraftfull växthusgas, så det är förbjudet i de flesta länder.

R410A: miljövänlig, R-410A har ersatt R-22 som det föredragna köldmediet för användning i luftkonditioneringsapparater för bostäder och kommersiella företag i Japan, Europa och USA. R-410A arbetar vid högre tryck än andra köldmedier.

R407C: en bra ersättning för R22, bra kyleffekt.

R404A: lämplig för applikationer som kräver låg temperatur (under -10°c).

R134A: en icke brandfarlig gas som främst används som ett "högtemperatur" köldmedium, lämplig för luftkyld kylare som arbetar vid en hög omgivningstemperatur över 50 ℃.

6.5 Förångare Välj

Kylaggregat har i allmänhet två typer av förångare: en ärspole i vattentankens förångare, den andra ärskal och rörförångare.

Spole- och tankförångare, som har en inbyggd vattentank för mer bekväm användning, så det finns inget behov av extra bufferttankar. Detta är också vår standardförångare för kylare, om du inte har bufferttank, använder vi bara denna förångare för din kylare.

Förångare av skal- och rörtyp, som kräver en extra vattenbufferttank för att ansluta .

Industriella tillämpningar av industriellt luftkylt kylsystem

Industriellt luftkylt kylsystem är ett mycket populärt kylsystem som kan tillhandahålla stabila och pålitliga vattenkylningskällor för både industriell och kommersiell användning, som också används i stor utsträckning inom plastindustrin, livsmedelsindustrin, kemisk industri och annan industri.

7.1 Plastindustri

Industriella kylare används också i stor utsträckning inom plastbearbetning och plastindustri inklusive formsprutning av plast, extrudering av plast och extruderingslinjer, formblåsningsmaskiner.

Funktionen med att använda en industriell luftkyld scrollkylare är att tillhandahålla kylvattenflödet för att kyla ner plastformens temperatur för att säkerställa produktkvalitet och produktionseffektivitet.

Industriellt luftkylt kylsystem för plastindustrin

7.2 Livsmedelsindustrin

Luftkylda kylare är viktiga inom livsmedelsindustrin för att upprätthålla temperaturkontroll, bevara kvaliteten, stödja olika produktionsprocesser och följa regelverk.

Industriellt luftkylt kylsystem för livsmedelsindustrin

7.3 Kemisk industri

Läkemedelsindustrin förbereder läkemedel genom att bearbeta genom olika uppvärmnings- och kylningsparametrar som blandning, extrudering, blandning, luftkyld skruvkylare är kylmaskiner som tillhandahåller lågtemperaturkylvatten, sänker temperaturen på kemiska maskiner och farmaceutisk kylning.

Industriellt luftkylt kylsystem För kemisk industri

Fraktsätt på 25 ton industriellt luftkylt kylsystem

Som en professionell industriell luftkyld processkylare leverantör och exportör, har vi vår egen speditör för att ordna transporten. Vår kylmaskin är med plywoodförpackning, som förhindrar skador under transport och uppfyller exportstandarder. Det finns tre sätt att leverera din kylenhet:

1. Fartyg med flyg: Eftersom kylaren är med kompressor, vattenpump och fläktar, är det komprimerade köldmediet och oljan inuti kompressorn ett farligt föremål med risk för explosion, så det måste släppa ut det komprimerade köldmediet före transport. (Det betyder att vattenkylare utan köldmedium när du väljer detta fraktsätt. Efter att maskinen anländer till din destination måste du lägga till köldmedium av lokala yrkesverksamma. Flygbolaget ber oss också att tillhandahålla många dokument för att bevisa att kylaren inte är en farlig produkt . Fraktkostnaden med flyg är mycket hög kan vara högre än kostnaden för kylare, så med flyg för leverans är inte det transportsätt som rekommenderas för vår kund.

2. Fartyg till sjöss: Transporttiden är längre än med flyg, men fraktkostnaden är billig, och det finns inget behov av att lägga till kylmedel efter att utrustningen anländer till destinationen. Detta fraktsätt är det mest lämpliga transportsättet för dig att leverera din lokala hamn.

3.Om du har din egen transportbehållare hos din andra leverantör i Kina, kan vi hjälpa dig att leverera kylmaskinen till din leverantör i vilken stad som helst i Kina.

Varför ska du välja Tongwei för din leverantör av industriella kylaggregat?

▪ Erfarenhet du kan lita på

Vi har designat och byggt industriella processkylare i över 15 år. Från luftkyld kylare till vattenkyld kylare och allt däremellan, vi har byggt kylare för nästan alla branscher och alla applikationer.

▪ Snabb offert

Få en offert för ditt projekt idag! Vi ger vanligtvis en anpassad offert inom 2 timmar.

▪ Kundtjänst dygnet runt

Tro att vi alltid kommer att finnas vid din sida. Oavsett om du har en fråga eller behöver en offert, finns det alltid någon som svarar i telefonen 24 timmar om dygnet.

▪ Hållbar, pålitlig kylmaskin och konkurrenskraftigt pris

Våra produkter är tillverkade av material av hög kvalitet och vi erbjuder en konkurrenskraftig garanti på alla industriella kylaggregat.
