Tongwei är en ledande Kina 15 Ton Portable Air Cooled Glycol Scroll Chiller -5C tillverkare och leverantörer. En glykolkylare, även kallad lågtemperaturkylare eller glykolkylsystem, är en industriell processkylare som använder en vatten- och glykolblandning som kylmedel som gör att den effektivt kan överföra värme och upprätthålla temperaturkontroll i olika typer av industriella applikationer, särskilt i applikationer som involverar kylvätskor eller utrustning. Glykol rekommenderas för alla kylaggregat när drifttemperaturen är under 41°F (5°C). vår stora erfarenhet av lågtemp kylare levererar tillförlitliga tekniska lösningar för alla processbehov.

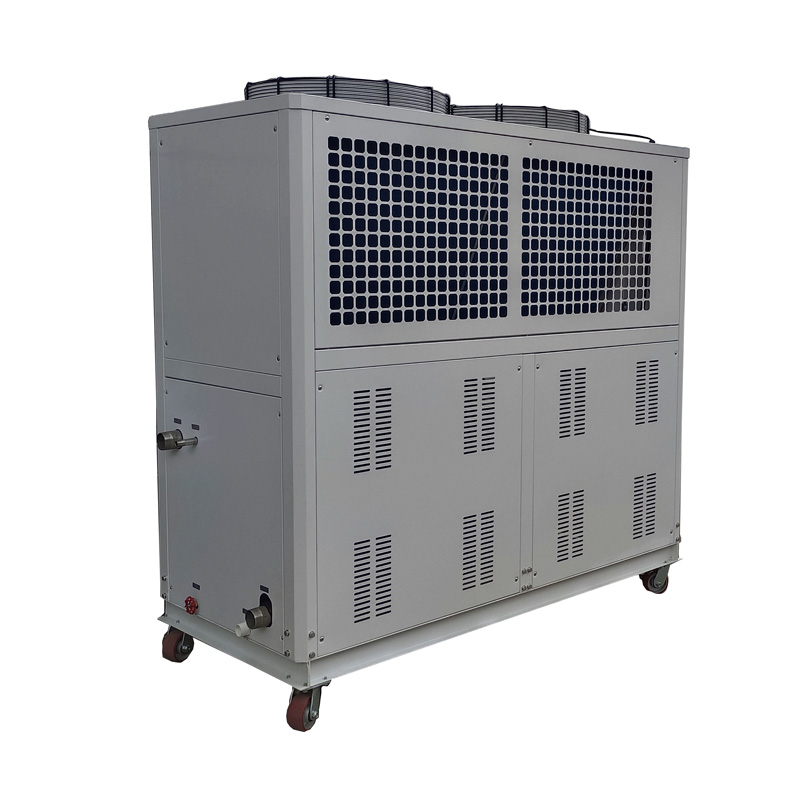

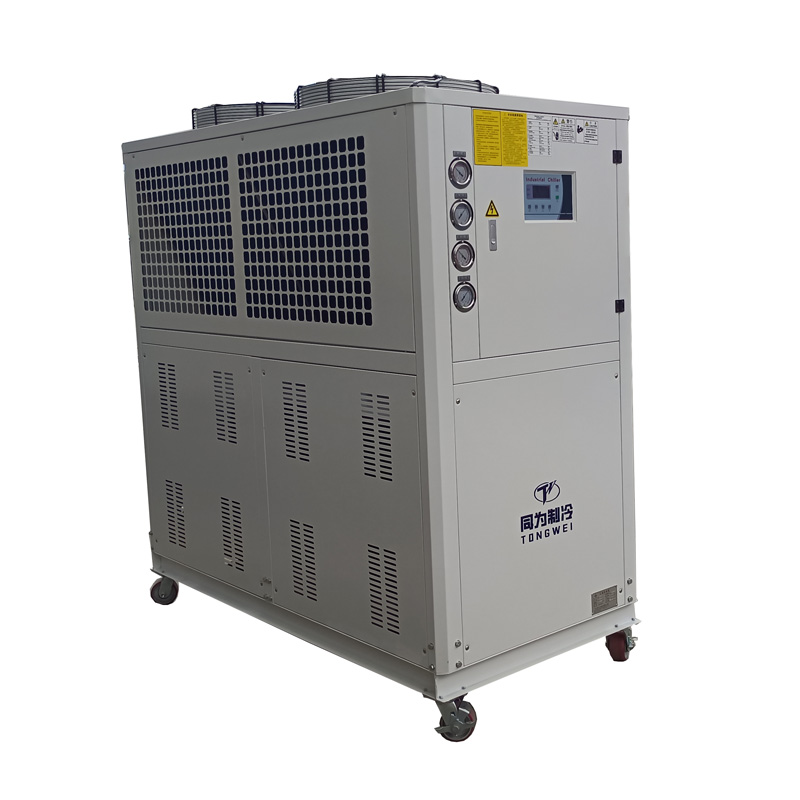

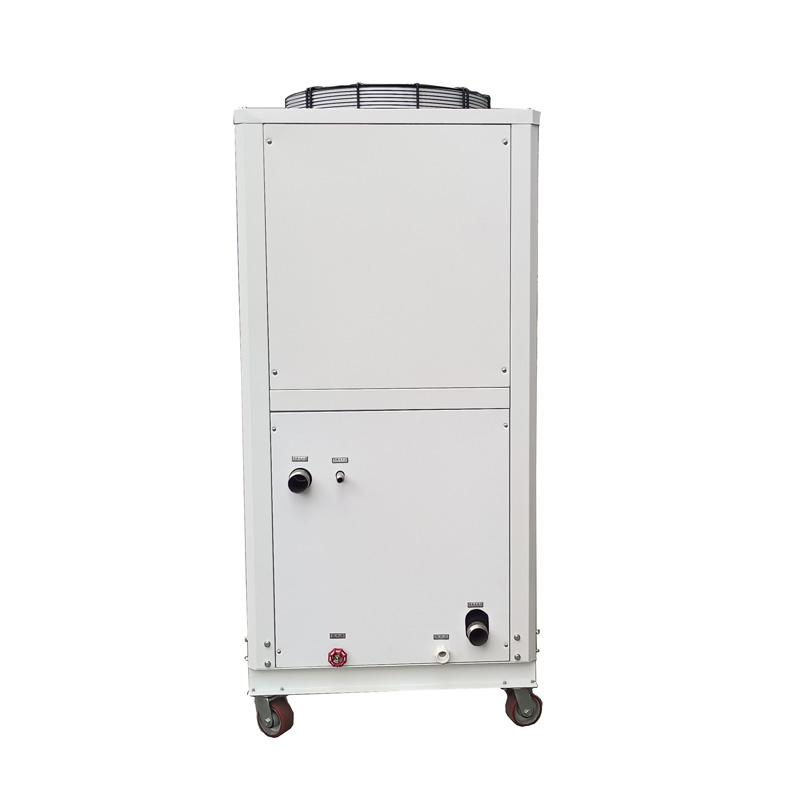

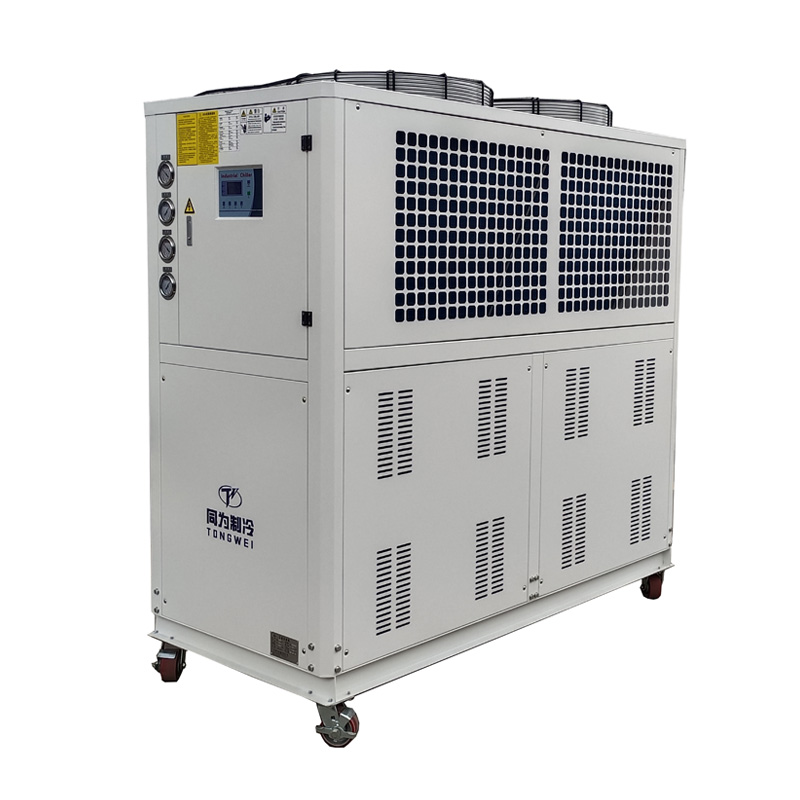

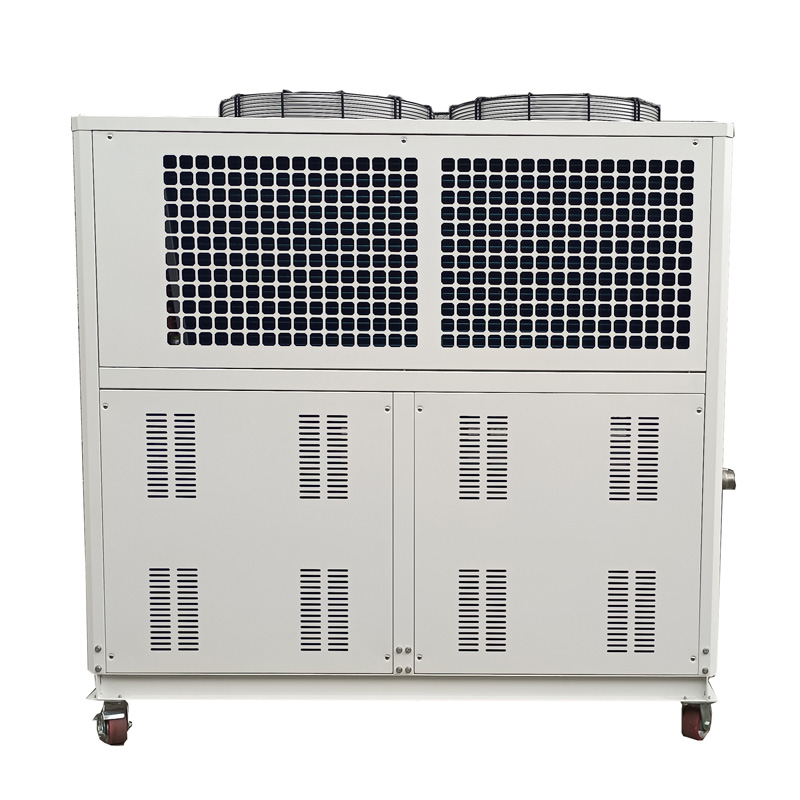

20 hk ton bärbar luftkyld glykol scrollkylare modell TW-20AL inkluderar två 10 hk flerstegs hermetiska scrollkompressorer som använder R404a köldmedium. Köldmediet är en icke-nedbrytande ozongas och anses vara miljövänlig.
Tongwei är en professionell tillverkare och leverantör i Kina av lågtemperaturkylare med 15 års erfarenhet av kylning, vi garanterar produktionen av det bästa industriella kylsystemet med fantastiska specifikationer och supergarantierbjudanden.
Vi har uppfinningsrikedomen och de konstruerade lösningarna för att lösa även de mest utmanande behoven för lågtemperaturkylare.
Modell |
TW-20AL |
||||
nominell kylkapacitet |
KW |
-5℃ |
29.5 |
||
-10℃ |
26.4 |
||||
-20℃ |
16.9 |
||||
Temperaturområde för kylt vatten |
℃ |
-30~10 |
|||
Max strömförbrukning |
kw |
18.8 |
|||
Full belastning |
Amp |
46 |
|||
kraftkälla |
|
3PH-380V-50HZ (Standard) 3PH-220-480V-60HZ(Anpassat) |
|||
kylmedel |
typ |
|
R404a |
||
kontrollera |
|
Externt balanserad termostatisk expansionsventil |
|||
kompressor |
typ |
|
hermetisk rullningstyp |
||
kraft |
kw |
7,5*2 |
|||
kondensor |
typ |
|
Effektiv aluminiumflänsad kopparhylsa+lågt ljud extern rotorfläkt |
||
luftvolym |
m3/h |
2000 |
|||
fläktmotor |
kw |
0,85*2 |
|||
förångare |
typ |
|
Förångare av SS-plattatyp(Standard) Skal och rörförångare(Anpassat) |
||
Kylvattenflöde (M3/h) |
-5℃ |
5.7 |
|||
-10℃ |
4.5 |
||||
-20℃ |
2,85 |
||||
Inlopps- och utloppsrör |
Tum |
2 |
|||
Vattenpump |
kraft |
kw |
2.2 |
||
Max.tryck |
Bar |
18 |
|||
säkerhetsanordningar |
Kompressor överhettningsskydd, överströmsskydd, hög- och lågtrycksskydd, övertemperaturskydd, trafikskydd, fassekvens/fasförlustskydd, lågnivåskydd, frostskydd |
||||
dimensionera |
mm |
2020*950*1845 |
|||
vikt |
kg |
835 |
▪ Mikroprocessorstyrenhet med RS-485 kommunikationsprotokoll som stöds version tillgänglig på begäran.
▪ Kylaren har ett lågnivå tankindikatorlarm som slås på när vätskenivåerna i tanken sjunker under det normala värdet
▪ Högkvalitativ lödd platta/skal och rör som värmeväxlare
▪ Inlopps- och utloppsvattenbypassventiler är utrustade för att justera vattentrycket efter behov
▪ Vattentankens synglas gör att vattennivån och vattenkvaliteten kan kontrolleras med ett ögonkast.
▪ Panasonic/Danfoss scrollkompressor med miljövänligt köldmedium R404a
▪ Enkel och lätt installation låg underhållskostnad
▪Kylaggregat utrustad med följande säkerhetsskydd: Överbelastningsskydd, Inversfaslarm, Hög-/Lågtryckslarm, Vattenflöde, Vattennivåindikator, Frysskydd
Kompressorn är nyckeln till lågtemperaturkylare eftersom den producerar tryckvariationer för att röra runt köldmediet.
För 20 hk lågtemperaturkylaggregat, som är med två enheter 20 hk Panasonic/danfoss-kompressor, med R404a-köldmedium, är denna märkeskompress med hög kyleffektivitet, lågt ljud, energibesparing, miljöskydd och hållbarhet, säkerhet och stabilitet.
Panasonic kompressor
Förångaren är en avgörande komponent i glykolkylsystemet, eftersom den är ansvarig för att extrahera värme från vätskan som kyls, den är placerad mellan kompressorn och expansionsventilen. Det finns tre typer av förångare:spole i vattentank förångare, skal och rör förångare, 304SS rostfritt stål plåt typ förångare.
Spole i SS vattentankförångare
SS Plate Typ+ Vattentankförångare
Skal och rörförångare
Vattenpumpen är utformad för att öka trycket och flödet av det kylda vattnet i ett slutet utrymme. Vattentrycksvattenpumpen för kylare är cirka 2 bar, men om du behöver mer högre vattentryck, snälla berätta för oss när du frågar. Till exempel, när du använder kylare för att kyla flaskblåsningsmaskinen behöver vattentrycket för vattenpumpen cirka 4 bar.
Vattenpump
Högtrycksvattenpump
Kondensorn för lågtemperaturkylare är utrustad med effektiva tvärsömsflänsar och invändiga kopparrör för hög värmeväxlingseffektivitet och god stabilitet. Dess funktion är att kyla ned köldmedieångan som frigörs från kompressorn till en vätska eller gas-vätskeblandning.
Aluminiumfläns+fläkt Kondensor

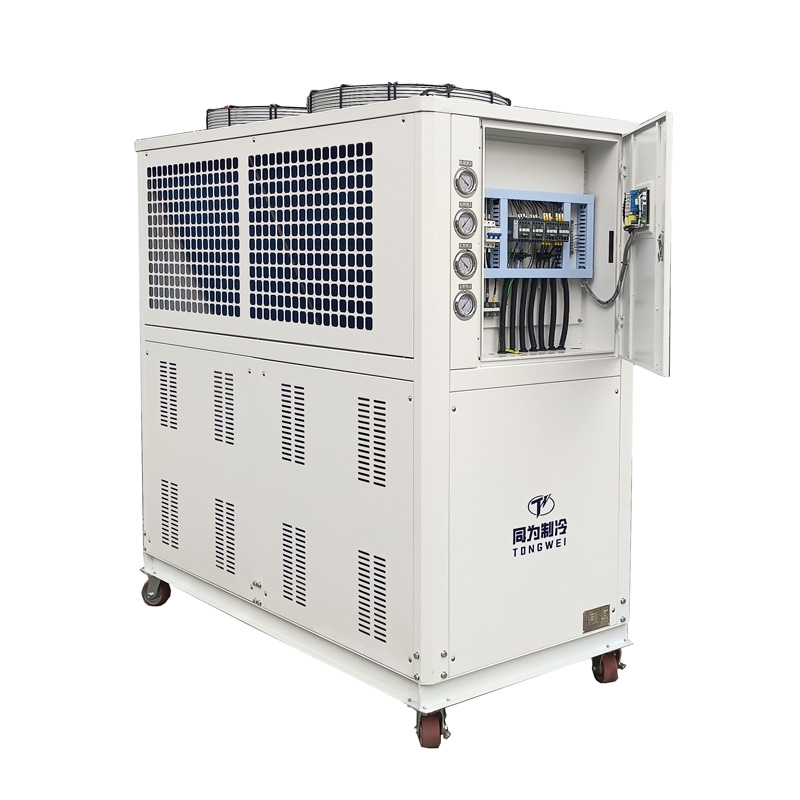

Tongwei-kylare använder digital precisionstemperaturkontroll, den RS485-kommunikationsport, som kan göra fjärrövervakning och kontroll. Enkel drift, låg felfrekvens, hög säkerhetsfaktor, enkel installation.
Kontrollpanel
Det finns två typer av lågtemperaturkylare: en ärluftkyld lågtemperaturkylare, den andra ärvattenkyld lågtemperaturkylare ;Luftkylda lågtemperaturkylareanvänd omgivande luft för att avleda värme från bryggprocesserna. De är energieffektiva, utrymmesbesparande och mindre underhåll som hjälper till att spara pengar.
Vattenkylda lågtemperaturkylareanvänd vatten från ett externt vattenkyltorn för att avleda värme från bryggprocesserna. Dessa system har längre livslängd, relativt tysta och mer konsekventa kylprestanda än den luftkylda bryggerikylaren.
Luftkyld lågtemperaturkylare
Vattenkyld lågtemperaturkylare
Installation av luftkyld lågtemperaturkylare
Installation av luftkyld lågtemperaturkylare
Ska du välja en luftkyld eller vattenkyld lågtemperaturkylare? Kontakta oss för hjälp med att bestämma den bästa lösningen för dig.
Låg temperatur Scroll Chiller Lågtemperatur skruvkylare
▪ 1hp-60HP Over 60HP
▪ Danfoss/Panasonic Scroll Compressor Hanbell/Bitzer Skruvkompressor
▪ Byggd med vattentank och vattenpump Utan vattentank och vattenpump
Luftkyld glykolscrollkylare
Luftkyld glykolskruvkylare
Den vanligaste kylvätskan i en kylare är vatten eller en blandning av vatten-glykol. Glykolbaserade kylmedel består av antingen etylenglykol eller propylenglykol. Den största fördelen med glykolkylmedel är deras frostskyddsegenskaper. Rent vatten fryser vid 0 grader C, medan 30 % etylenglykol fryser vid -14 grader C. Den låga fryspunkten för glykolblandningar gör dem idealiska för att kyla föremål som ligger under vattnets fryspunkt. Även om glykol har en lägre värmekapacitet än vatten (varje kilogram glykol är lättare att värma än ett kilo vatten), gör den höga temperaturskillnaden att glykolblandningen avleder värme snabbare än rent vatten. Glykolblandningarna är mer lämpade för applikationer där kylaren snabbt måste avleda ett stort antal värme. Förutom att tillhandahålla utmärkta värmeöverföringsparametrar, tenderar glykol att motverka algtillväxt i värmeöverföringsutrustning.
Fast egendom |
Etylenglykol |
Propylenglykol |
Fryspunktsdepression |
Mer effektivt |
Mindre effektiv |
Värmeöverföringseffektivitet/kapacitet |
Bättre |
Mindre |
Viskositet |
Lägre |
Högre |
Brandfarlighet |
Låg |
Låg |
Kemisk syreförbrukning |
Låg |
Högre |
Biologiskt nedbrytande |
Nedbryts i 10-30 dagar |
Behöver mer än 20-30 dagar för att brytas ned |
Carcinogen |
Nej |
Nej |
Toxisk |
Hög nivå av akut när den tas oralt, riktar sig mot njurarna |
Lägre nivå av akut |
Hudirriterande |
Låg |
Låg |
En glykolkylare är sammansatt av en kylkomponent och en slang som innehåller en vatten-glykolblandning som kylmedel. Kyld vätska från kylenheten kanaliseras genom rörledningarna som är associerade med en värmeväxlare som omger en uppvärmd process. Efter att ha absorberat värme från den tillhörande processen återförs den varma kylvätskan till kylenheten för kylning varefter processen upprepas.
En glykolkylare består av en kompressor, en förångare, en kondensor, ett strypelement och ett elektriskt styrsystem. Låt oss se vad som är arbetsprincipen för en glykolkylare:
Arbetsprincip för glykolkylare
Det är viktigt att använda rätt förhållande mellan glykol och vattenblandning i kylsystemet beror på den kallaste temperatur du behöver under drift, eftersom otillräcklig glykol kan få systemet att frysa, eventuellt spränga rör och till och med förstöra kylarens förångare kan till och med skada glykolkylare, medan för mycket glykol till ett kylsystem kommer att resultera i ett ineffektivt system.
Men vad är det bästa förhållandet för glykol- och vattenblandningar? Se nedan glykolförhållande mellan glykol och vattenblandningar för glykolkylaren i din kylprocess:
Glykol |
Vatten |
Vattentemperatur |
16 % |
84 % |
0℃ |
24 % |
76 % |
-5℃ |
32 % |
68 % |
-10℃ |
40 % |
60 % |
-15℃ |
45 % |
55 % |
-20℃ |
50 % |
50 % |
-25℃ |
55 % |
45 % |
-30℃ |
Glykolkylare är en specifik typ av kylsystem, som används för att kyla en mängd olika vätskor och andra industriella tillämpningar.
Genom att använda en glykolkylare kan du uppnå den låga temperatur för din industriella användning du behöver.
Glykolkylare används mest för nedanstående industrier:
I bryggerier används glykolkylaren för att kyla vörten, kontrollera jäsning, kraschkylningskärl, förpackning och produktlagring.
Glykolkylare för bryggerier
Glykolkylare används i stor utsträckning i jäsningsprocessen, kallstabilisering och rumskylning.
Glykolkylare för vingårdar
Jäsningskontroll kräver kritisk vattentemperaturkontroll. Glykolkylare kan ge kall kylning av juice och mjölk, även kylförvaring av slutprodukten.
Glykolkylare för Cider Mills
Under jäsningsprocessen kommer glykolkylaren att tillhandahålla en stadig kylvätska för cirkulation mellan destillationstankar och destillationsanläggningar för värmeavlägsnande ändamål.
Glykolkylare för destillerier
Glykolkylare kan tillhandahålla kylvätska med låg temperatur för att garantera säkerheten och konsekvent kvalitet på frysta livsmedel, livsmedelsföretag behöver en lågtemperaturkylning dag ut och dag in.
Glykolkylare för livsmedelsindustrin
En korrekt designad mejeriglykolkylare kan kyla mjölken mycket snabbt för att hålla mjölktemperaturen (och bakterietillväxten) under kontroll när den överförs från mjölkningsbåset till dess isolerade tank.
Glykolkylare för mejeriprodukter
Behöver du en glykolkylare för en applikation som inte nämns här? Kontakta oss så skräddarsyr vi en prisvärd lösning för just dina krav.
Det finns fyra viktiga kylaggregatspecifikationer som du måste tänka på när du väljer ett kylaggregat för din applikation: kylkapaciteten för kylaggregatet, spänningen som krävs för drift, tillhörande pumphästkraft och flödeshastighet (kontakta oss för anpassat val), kylmedel och förångare typ.
Det finns två typer av glykolkylare: den ena är luftkyld, den andra är vattenkyld.
Luftkylda glykolscrollkylareanvänd aluminiumfläns+fläkt som kondensorer som liknar "radiatorerna" i en bil. De använder en fläkt för att tvinga luft genom kylmedieslingan. Såvida de inte är särskilt utformade för höga omgivningsförhållanden måste luftkylda kondensorer fungera effektivt vid en omgivningstemperatur på 45 ℃ eller lägre.
Vattenkyld glykolscrollkylareanvänd skal och rör som kondensorer. Värmen kommer in i kondensorvattnet från köldmedieångan. Det varma kondensorvattnet pumpas sedan till vattenkyltornet, där värmen från processen så småningom ventileras till atmosfären.
En av de vanligaste frågorna om hur vi kan veta kylkapaciteten för kylare. Vi använder KW, Ton, But/h, Kcal/h för att välja kylarens kylkapacitet:1 KW=860 kcal/h; 1 TON=3,517 KW; 1 KW=3412 Btu/h;
Det finns också en formel för att beräkna kylkapaciteten för kylaren:.
Kylkapacitet(kw)= Flödeshastighet(m3/h)*Temperaturförändring(T1-T2)/0,86
Värmebelastning= C(specifik värme)* M(kvalitetseffekt per timme)*Temperaturförändring(T1-T2)
Överdimensionera kylaggregatet med 20 % Idealisk storlek i KW = KW x 1,2
Noterat: T1: Inkommande vattentemperatur (℃) T2:Obligatorisk kylvattentemperatur (℃)
Till exempel, vilken storlek på kylare krävs för att kyla 10m³ vatten från 35°c till 15°c på 1 timme?
Temperaturskillnad = 35℃-15℃=20℃
Vattenflöde = 10 m³/timme
Kylkapacitet i KW = 10 x 20 ÷ 0,86 = 232 KW
Överdimensionerad kylare = 232 x 1,2 = 278,4KW
278,4 kw kylkapacitet för kylare krävs.
Olika länder och regioner har olika standarder för industriell el, de vanliga strömförsörjningarna är208-230V, 380-420V, 440-480V, 50Hz eller 60Hz, 3-fas.
Sådana i Filippinerna är strömförsörjningen 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH;
i Singapore och Malaysia är strömförsörjningen 415V 50HZ 3PH;
i Mexiko är strömförsörjningen 220V 60HZ 3PH;
I USA är strömförsörjningen 208V 60HZ 3PH; 575V 60HZ 3PH; 480V 60HZ 3PH och så vidare
När du bestämmer kylarens kapacitet/tonnage, kommer vi att rekommendera dig en lämplig pump i KW, vilken standardvattenpump är cirka 2 bar. Om du behöver mer högt vattentryck, vänligen oss när du frågar.
R22, R410A, R407C, R404A, R134A är valfria val.
R22: bra kyleffekt, men R22 anses vara en kraftfull växthusgas, så det är förbjudet i de flesta länder.
R410A: miljövänlig, R-410A har ersatt R-22 som det föredragna köldmediet för användning i luftkonditioneringsapparater för bostäder och kommersiella företag i Japan, Europa och USA. R-410A arbetar vid högre tryck än andra köldmedier.
R407C: en bra ersättning för R22, bra kyleffekt.
R404A: lämplig för applikationer som kräver låg temperatur (under -10°c).
R134A: en icke brandfarlig gas som främst används som ett "högtemperatur" köldmedium, lämplig för luftkyld kylare som arbetar vid en hög omgivningstemperatur över 50 ℃.
Kylaggregat har i allmänhet två typer av förångare: en ärspole i vattentankens förångare, den andra ärskal och rörförångare.
Spole- och tankförångare, som har en inbyggd vattentank för mer bekväm användning, så det finns inget behov av extra bufferttankar. Detta är också vår standardförångare för kylare, om du inte har bufferttank, använder vi bara denna förångare för din kylare.
Förångare av skal- och rörtyp, som kräver en extra vattenbufferttank för att ansluta .
Som en professionell leverantör och exportör av lågtemperaturglykolkylare har vi vår egen speditör för att ordna transporten. Vår kylmaskin är med plywoodförpackning, som förhindrar skador under transport och uppfyller exportstandarder. Det finns tre sätt att leverera din kylenhet:
1. Fartyg med flyg: Eftersom kylaren är med kompressor, vattenpump och fläktar, är det komprimerade köldmediet och oljan inuti kompressorn ett farligt föremål med risk för explosion, så det måste släppa ut det komprimerade köldmediet före transport. (Det betyder att vattenkylare utan köldmedium när du väljer detta fraktsätt. Efter att maskinen anländer till din destination måste du lägga till köldmedium av lokala yrkesmän. Flygbolaget ber oss också att tillhandahålla många dokument för att bevisa att kylaren inte är en farlig produkt . Fraktkostnaden med flyg är mycket hög kan vara högre än kostnaden för kylare, så med flyg för leverans är inte det transportsätt som rekommenderas för vår kund.
2. Fartyg till sjöss: Transporttiden är längre än med flyg, men fraktkostnaden är billig, och det finns inget behov av att lägga till kylmedel efter att utrustningen anländer till destinationen. Detta fraktsätt är det mest lämpliga transportsättet för dig för att leverera din lokala hamn.
3.Om du har din egen transportbehållare hos din andra leverantör i Kina, kan vi hjälpa dig att leverera kylmaskinen till din leverantör i vilken stad som helst i Kina.
